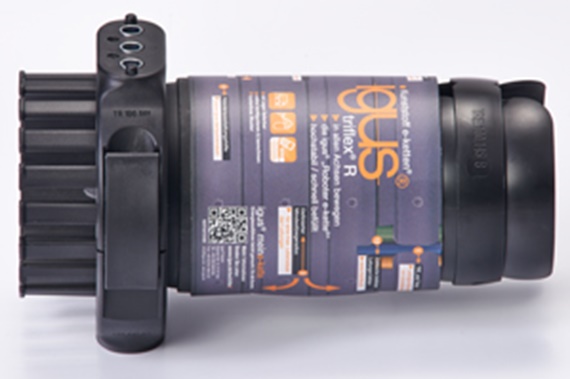

triflex® R - 3D energetický řetěz

Detaily pracovního principu

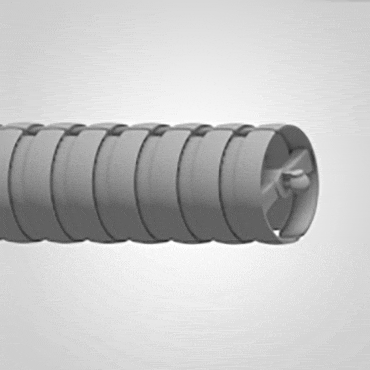

„easy“ mechanismus otevírání

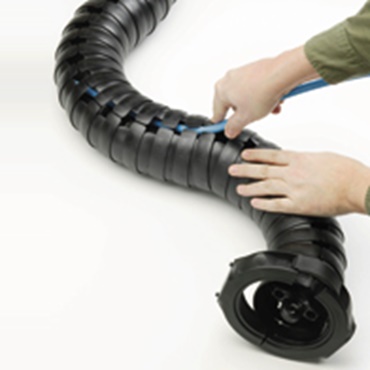

Kabely a hadice můžete do řetězu jednoduše zatlačit palcem. Tím snížíte dobu montáže až o 80 %.

Testováno společností igus®

Zkrátí dobu montáže a ušetří až 80 % času

Doba montáže: Vložení 2 kabelů o Ø 6 a 10 mm (rádi vám poskytneme informace o nich i o mnoha dalších testech)

Příklad použití

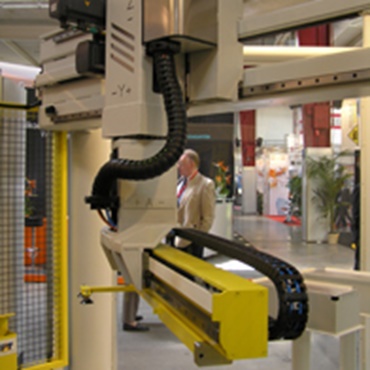

CNC soustruh s více vřeteny

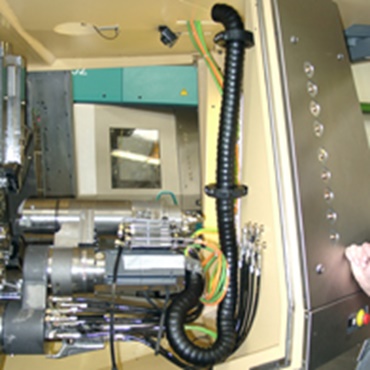

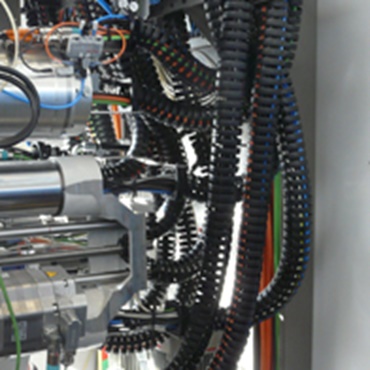

Řada řetězů triflex® R e-chain® na CNC soustruhu s více vřeteny. Rychlá sestava kabelu díky „easy“ mechanismu

Detaily pracovního principu

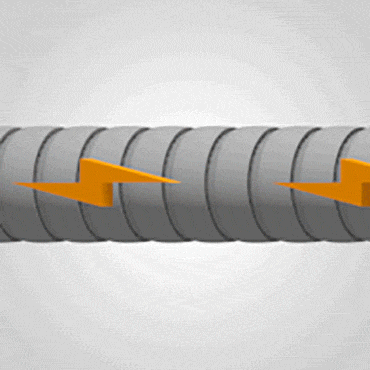

Princip přívěsu

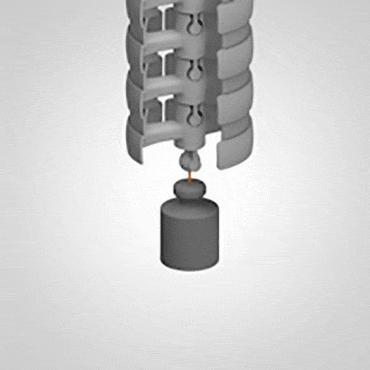

Materiál triflex® R může absorbovat vysoké tažní síly v důsledku speciálního mechanismu přívěsu.

Testováno společností igus®

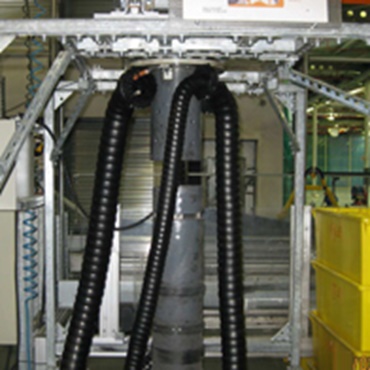

Test 3602: zkouška tažné síly

Zkouška tažné síly s TRE.100.145 v laboratoři igus®: tažná síla 3846 N

Příklad použití

Svářecí robot

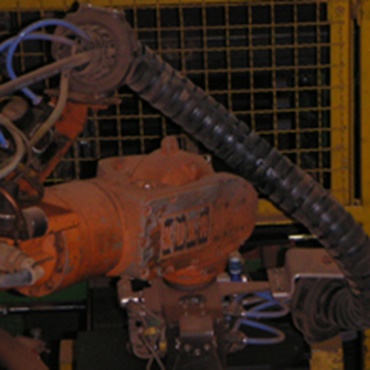

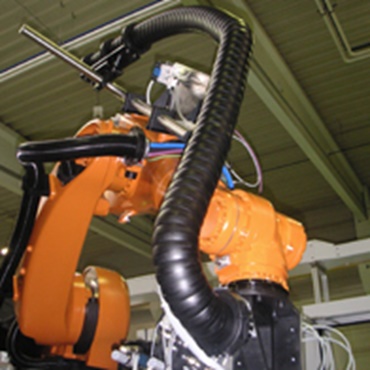

Vysoké akcelerace a změny směru jsou typické pro pohyby robota. Články zůstávají spolu v důsledku mechanismu přívěsu igus®.

Detaily pracovního principu

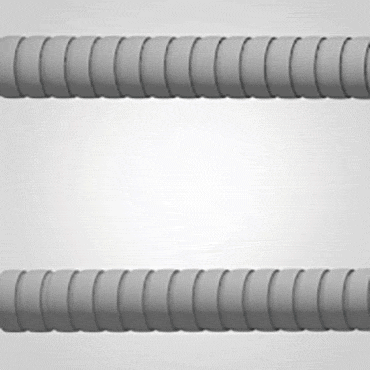

min. poloměr ohybu

Všechny typy triflex® R jsou uváděny s definovaným minimálním poloměrem ohybu. Tím se zajistí, že ani kabely ani hadice nebudou nadměrně skřípány a poškozovány. To zvýší provozní spolehlivost aplikace a prodlouží životnost kabelů a hadic.

Testováno společností igus®

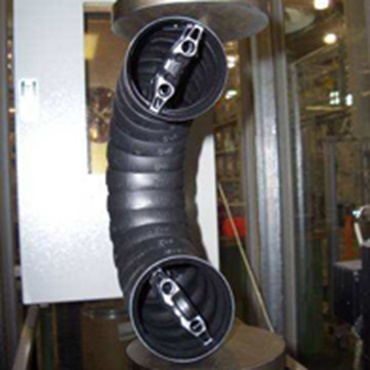

Test 3418: mez pevnosti zlomu

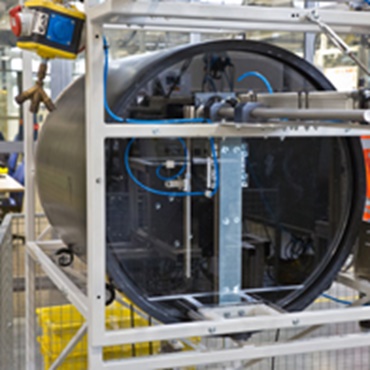

Testování maximální meze pevnosti zlomu v poloměru. Min. zátěž 217 N při extrémním poloměru dorazu. např. pro TRC.40.058

Příklad použití

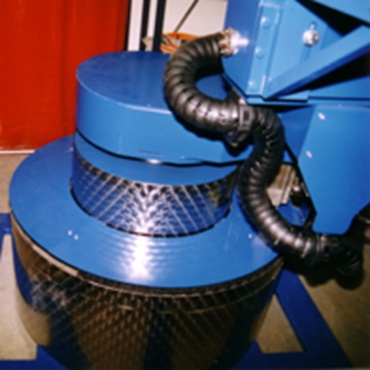

Paletizační robot

Roboty nejmenších rozměrů také volají po nejtěsnějších poloměrech řízení pohybu na kabelech. Materiál triflex® chrání kabely a hadice v důsledku definovaných minimálních poloměrů ohybu

Detaily pracovního principu

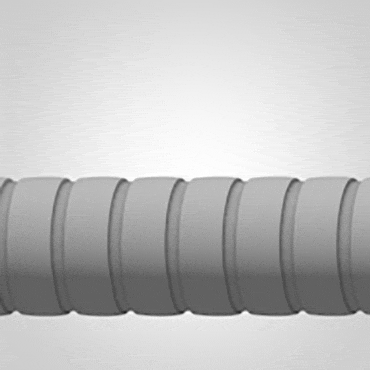

Torzní doraz

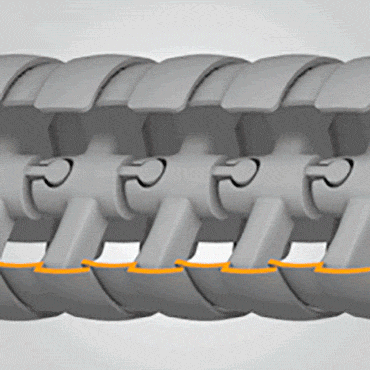

Každý článek řetězu triflex® R má torzní zarážku přibližně každých +/-10°. Tím se rozděluje zkrut, který nastává v robotických aplikacích po celé délce řetězu a prodlužuje životnost hadic a kabelů.

Testováno společností igus®

Test: zkrut

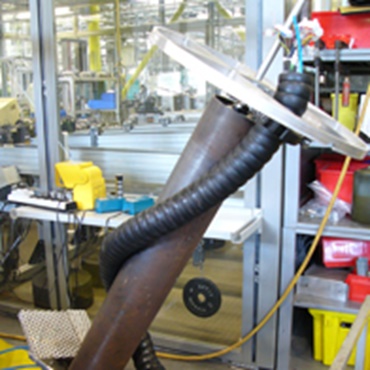

Laboratoře igus® provádějí na materiálu triflex® R a kabelech testy zkrutu, během kterých ohýbají a „navíjejí“ materiál triflex® R

Příklad použití

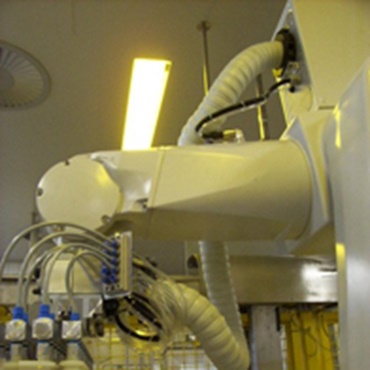

Svářecí robot

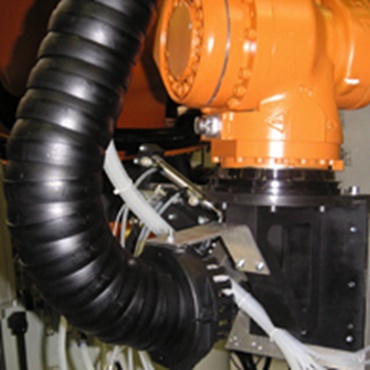

Zvláště na hlavě robota dochází k těsnému kroucení a torzním pohybům. V tomto případě omezuje materiál triflex® R kroucení kabelů s definovanou torzní zarážkou a rozvádí kroucení po větší délce. Tím se zvyšuje životnost hadic a kabelů.

Detaily pracovního principu

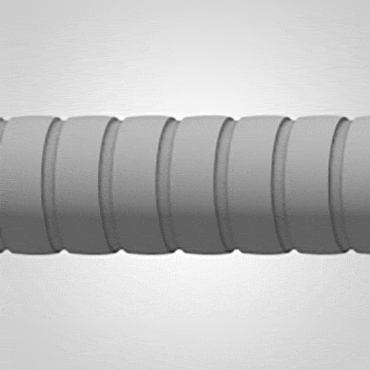

Uzavřená konstrukce

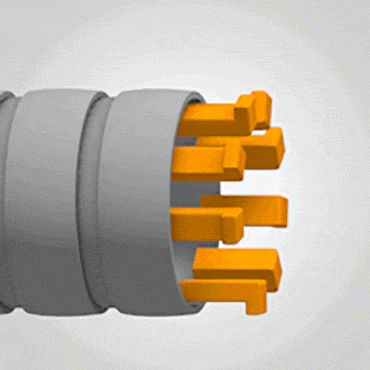

Uspořádání TRC - „C“ znamená uzavřená - je uzavřená verze 3D řetězu. Tato verze je odolná proti třískám a chrání kabely a hadice proti poškození média.

Testováno společností igus®

Test: těsnost proti třískám

Pro provádění testů těsnosti používáme na mnoha trubkách igus® e-tube speciální bubny na třísky. Použitím definovaných třísek (množství a typ) jsme schopní vydat spolehlivá tvrzení pro aplikace řízení pohybu.

Příklad použití

Manufaktura na dlaždice

Významní zátěž prachem a špínou paletizačního robotu v manufaktuře na dlaždice. Řetězy triflex® R e-chain® nejen nepotřebují utěsnit, ale také jsou odolné proti abrazivnímu prachu.

Detaily pracovního principu

Vnější dorazy

Dorazy vnějšího poloměru ohybu poskytuje max. stabilitu poloměru a spolehlivě chrání kabely a hadice.

Testováno společností igus®

Test 3242: zatížení na mezi pevnosti

V laboratoři igus® také testujeme odolnost vnějších dorazů

Příklad použití

Obráběcí stroje

Aby se zabránilo poškození kabelů a aby do vnitřního prostoru nezasahovaly hrany, musí být dorazy poloměrů ohybu pouze na vnější straně a musí být vysoce stabilní.

Detaily pracovního principu

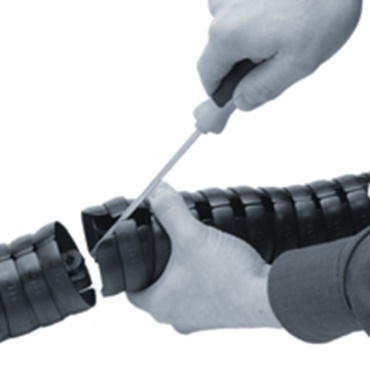

Snadná montáž/demontáž

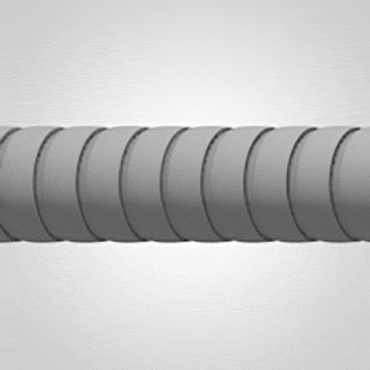

Díky modulární konstrukci lze systém triflex® R prodlužovat nebo zkracovat podle potřeby. To zajišťuje maximální flexibilitu při jakékoli instalaci.

Testováno společností igus®

Příklad montáže

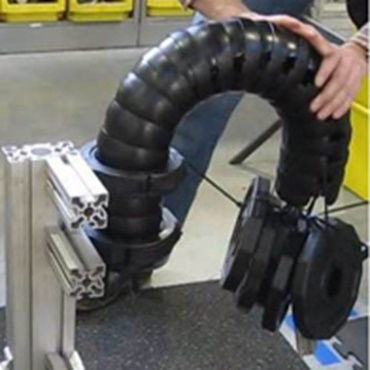

Neřežou se ocelová lana, pružiny ani nic podobného Vstříknutá lisovaná součást tudíž umožňuje prodloužení nebo zkrácení „na požádání“.

Příklad použití

Manipulační robot

Stejně jako v případě běžných energetických řetězů e-chains® společnosti igus® mohou být energetické řetězy triflex® R e-chains® prodlužovány nebo zkracovány v libovolném bodě řetězu.

Detaily pracovního principu

Vodivý materiál, igumid ESD

Pro ochranné oblasti ESD nebo E jsou ve "vodivých" materiálech dostupné také varianty TRE a TRC. Vyzkoušené a otestované v řadě aplikací.

Testováno společností igus®

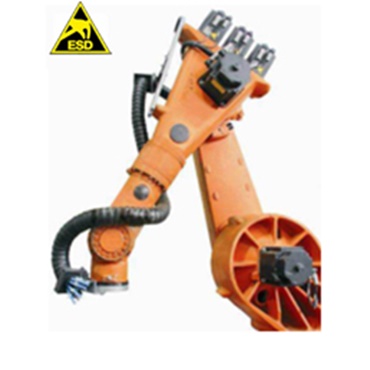

Test 3337: elektrický odpor

Elektrický odpor testované série, tj. série TRC.40.058.0.ESD, je i po 500 000 cyklech stále 70 MOhm

Příklad použití

Lékařský robot

V mnoha průmyslových oblastech je důraz kladen na velmi odlišné požadavky. Od ochrany proti výbuchům po vhodnost pro použití v čistých prostorách

Detaily pracovního principu

Robustní

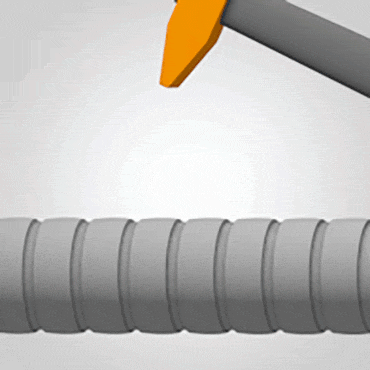

TRE/TRC verze je vhodná pro náročné robotické aplikace. Své kvality prokazují v náročném prostředí již řadu let.

Testováno společností igus®

Test: test otáčení

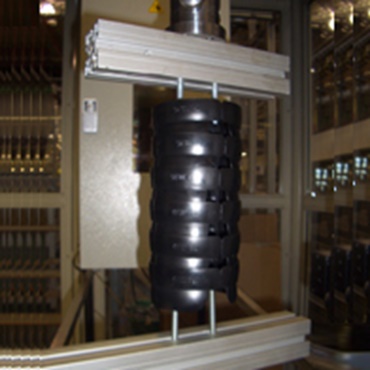

Odolnost proti nárazu triflex® R naplněného kabely je testován v testu otáčení

Příklad použití

3D plazmová řezačka

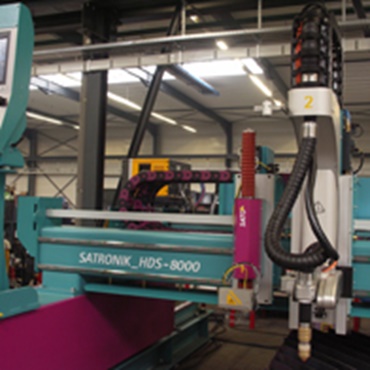

V této plazmové řezačce jsou kromě igus® triflex® TRE nainstalovány další řetězy e-chain® (E2/000, E4.1) a lineární vedení drylin® (drylin® W).

Detaily pracovního principu

Modulární příslušenství

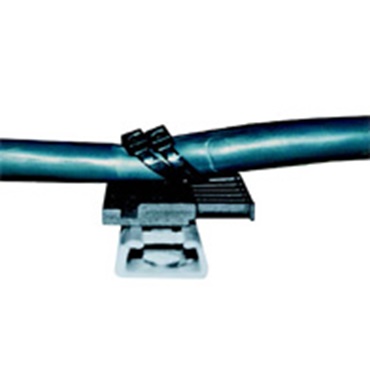

Pro snadnou montáž jsou k dispozici montážní konzoly s upevňovací deskou pro odlehčení tahu. Tak mohou kabely a hadice rychle a pohodlně odlehčit tah upínacím hřebenem kabelu. Montážní konzoly se otevírají a zavírají rukou.

Testováno společností igus®

Test: zkouška tahu

Zkoušení pevnosti v tahu na deskách upínacího hřebenu igus® s upínáním kabelu

Příklad použití

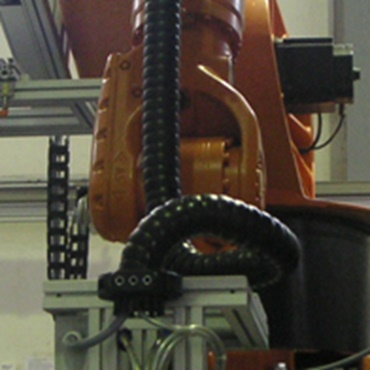

Manipulační robot

Spolehlivě uvolněný tah a volitelně namontovaný na robota prodlužovacím článkem.

Detaily pracovního principu

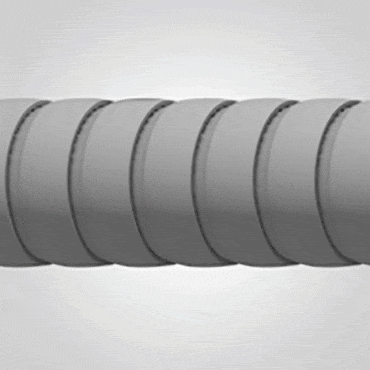

Příslušenství

Použitím montážní konzoly jako prodlužovacího článku mohou být řetězy triflex® R e-chain® zajištěny/opatřeny odlehčením tahu v jakémkoli místě.

Testováno společností igus®

Síla retence prodlužovacího článku

Příklad použití

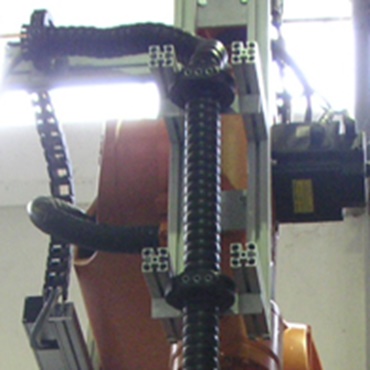

Roboty

Spolehlivě uvolněný tah a volitelně namontovaný na robota prodlužovacím článkem.

Detaily pracovního principu

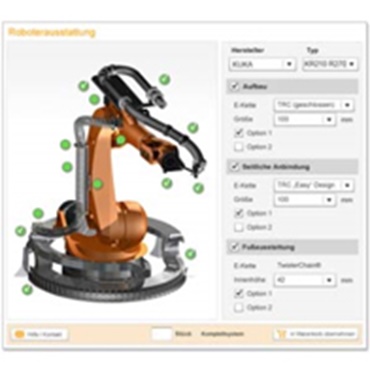

Nástroj online

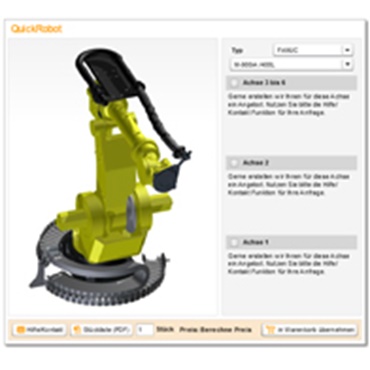

igus® QuickRobot je nástroj pro konfiguraci systémů dodávky energie robota. Pár kliknutí stačí pro zvolení odpovídající konfigurace ze 79 modelů robotů.

Testováno společností igus®

Nástroj pro konfiguraci robota

Příklad použití

Objednávání na zakázku

Objednáván přímo online nebo přes seznam zboží.

Detaily pracovního principu

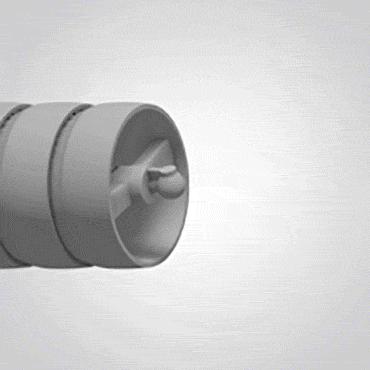

CF.Robot

Skladem je odhadem 100 různých kabelů CFRobot bez nákladů na řezání a minimálního množství. Také dodáváme plně zkompletovaný pro konektory nebo jako kompletní, k instalaci připravený systém readychain®.

Testováno společností igus®

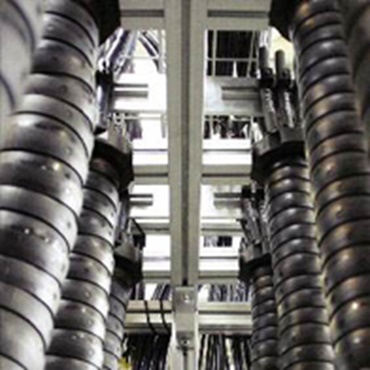

Zkoušení kabelů

Všechny kabely chainflex® ROBOT v systému dodávky energie triflex® R lze alespoň 3milionkrát otočit při vůli pevného bodu 1 m a zkrutu ±180°.

Příklad použití

Kompletní a spolehlivý.

Vysoce flexibilní robot triflex® R e-chain® a odpovídající torzní kabely s dlouhou životností chainflex® CF.Robot

Jak to funguje

Senzor i.Sense TR.B je připojen přímo k zákaznickému řídicímu systému PLC - bez dalších nákladů na software. Pokud se článek řetězu přetrhne, systém zjistí změnu délky lana instalovaného v řetězu a podle toho může vyslat digitální signál do řídicího systému.

testováno společností igus®

Probíhající série testů v největší průmyslové zkušebně pro  dynamické systémy přenosu energie na průmyslových robotech.

Příklad použití

Vysoce flexibilní robot e-chain® triflex® R, odpovídající torzní kabel chainflex® CF.Robot s dlouhou životností a inteligentní sledování stavu i.Sense TR.B.
