Kontrola tolerance

Dostanete přímou zpětnou vazbu, zda jsou vaše soustružené a frézované díly proveditelné s ohledem na požadavky na technickém výkrese, nebo zda je třeba něco upravit.

Je to tak jednoduché:

1. nahrajte technický výkres (.pdf, .jpg nebo .png)2. obdržíte výsledky analýzy a návrhy na opravu3. jednoduše si stáhněte opravený výkres a/nebo požádejte o podporu náš tým.

Kontrola výkresu

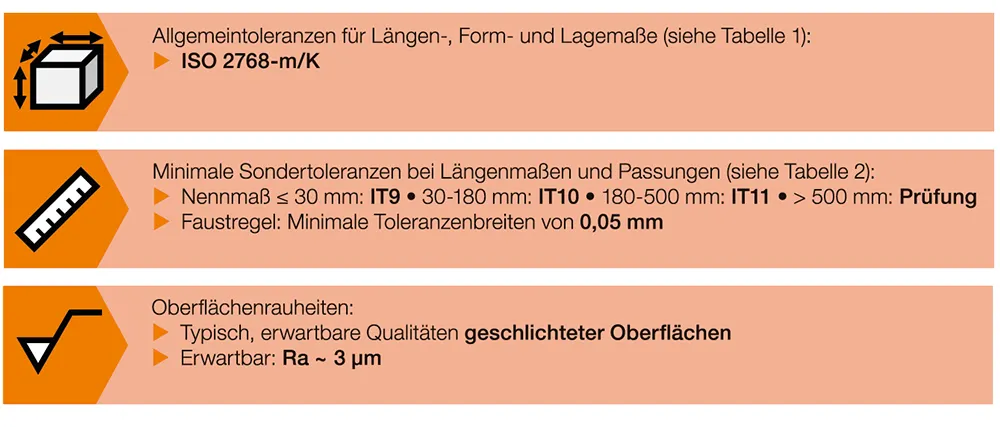

Výrobní standardy igus®

Všeobecné a povrchové tolerance pro tyče: ISO 2768-m/k, IT9-IT11 a Ra 3 µm.
Všeobecné a povrchové tolerance pro tyče: ISO 2768-m/k, IT9-IT11 a Ra 3 µm.

Plastové tolerování součástí CNC

Plast má své vlastní charakteristické chování, které je třeba při obrábění zohlednit. Naše výrobní standardy zajišťují, že vaše soustružené a frézované díly budou obráběny se správnými tolerancemi plastů.

Doporučujeme dodržovat následující normy (viz schéma vpravo), aby vaše součásti mohly být vyrobeny co nejrychleji.

Obecné tolerance a zvláštní tolerance (délkové rozměry)

Plastové tolerance CNC komponentů

Pro délkové rozměry se doporučují obecné tolerance podle normy ISO 2768 (stupeň "střední"), jak je uvedeno v tabulce vlevo.

Přísnější tolerance, které se od nich odchylují, jsou možné až do určitého stupně tolerance ISO. Minimální možné a doporučené tolerance jsou uvedeny v tabulce vpravo. (Ještě přísnější tolerance by byly možné na straně stroje, ale u plastových součástí by nebyly stabilní v čase, a proto by neměly technický smysl).

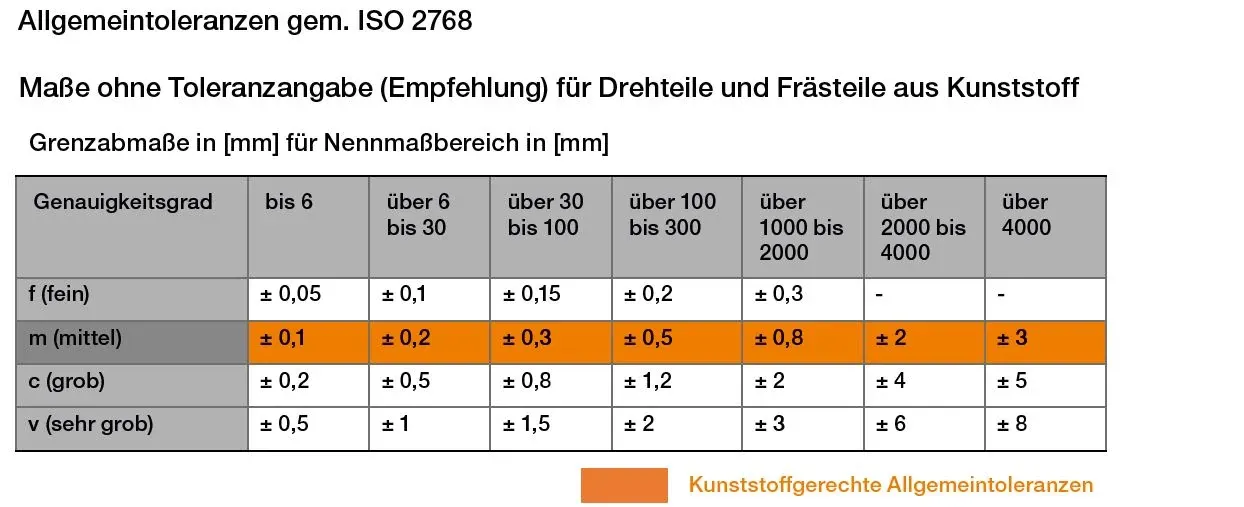

Tabulka obecných tolerancí pro plastové díly podle ISO 2768 s třídami přesnosti a rozsahy rozměrů.
Tabulka obecných tolerancí pro plastové díly podle ISO 2768 s třídami přesnosti a rozsahy rozměrů.

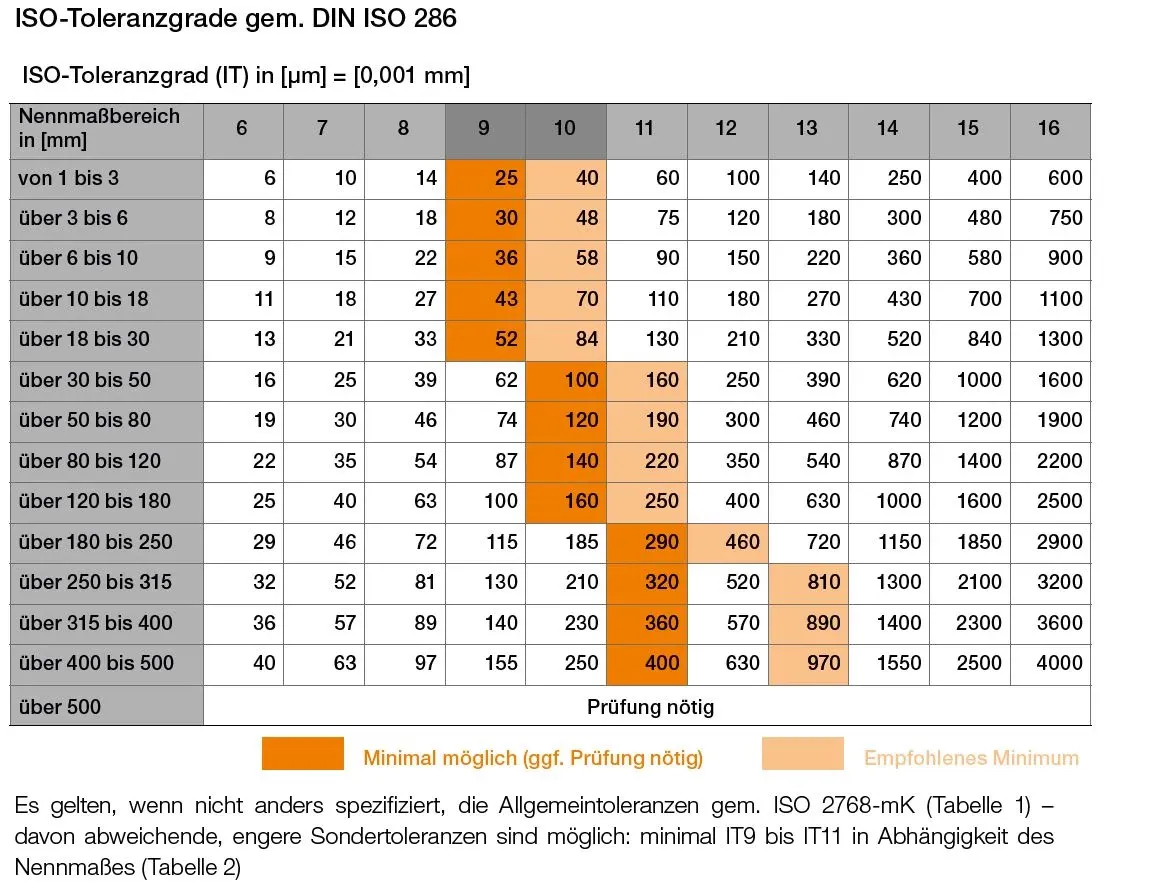

Tabulka tříd tolerancí ISO 286 s rozsahy průměrů a tolerancemi IT.
Tabulka tříd tolerancí ISO 286 s rozsahy průměrů a tolerancemi IT.

Kdy a proč se CNC obrábění vyplatí pro vaše komponenty​

Velký výběr materiálů a jejich kvalita:

Polotovary TriboCut v různých barvách a průměrech vedle sebe.

®® -bar stock vám zaručí optimální tribologické vlastnosti součástek pro každou aplikaci.

Vysoká kvalita povrchu:

Obrábění TriboCut s obrobkem a nástrojem v oblasti řezu.

Díky procesu CNC obrábění se vytvářejí kvalitní povrchy - komponenty iglidur® obvykle nevyžadují žádné speciální následné zpracování kluzných povrchů.

Přesné rozměry součástí s malými tolerancemi:

Technický výkres s rozměry otvoru a vnějšího průměru Ø4 H10, Ø7,3 ±0,05 a Ø8.

Dostanete rozměrově přesné komponenty s přísnými tolerancemi a lícováním. Úzké toleranční šířky (až do stupně tolerance 9 podle DIN ISO 286) jsou obvykle proveditelné. Šířka tolerance 0,05 mm proto není problém.

Úsporné pro malá až střední množství:

Kartonová krabice s různými speciálními plastovými díly pro TriboCut.

CNC obrábění je často nejekonomičtějším procesem pro dvou- až čtyřmístná množství, zejména pro velkoobjemové díly s jednoduchou geometrií.
