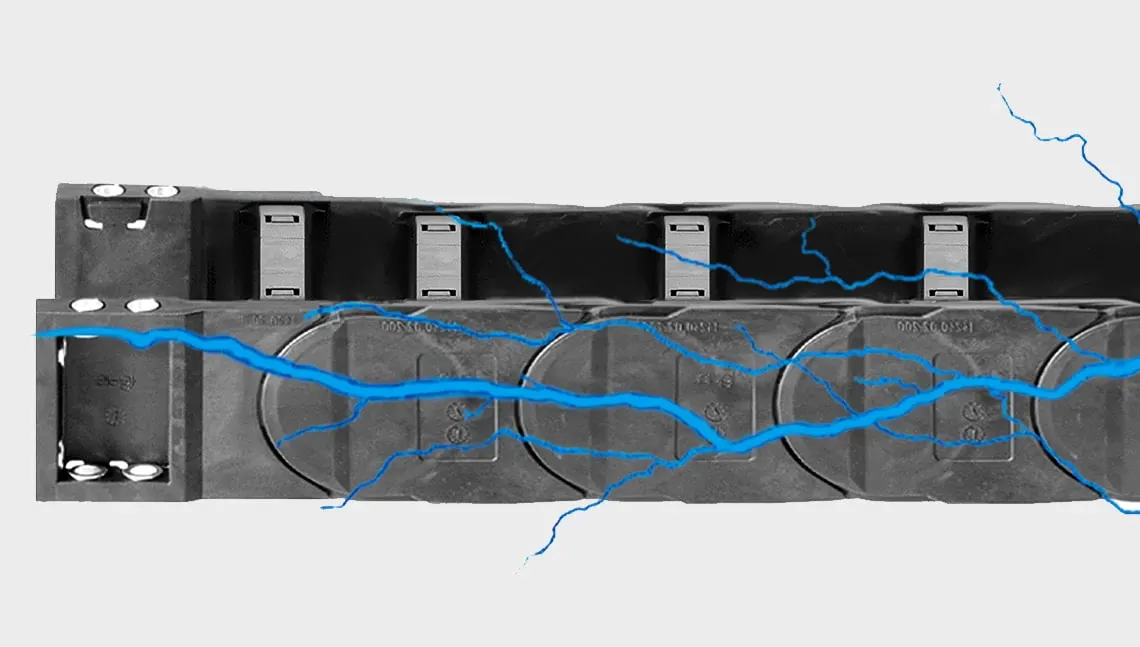

Energetické řetězy ESD

Energetické řetězy z vodivého materiálu ESD se používají k zamezení vzniku statického náboje ve výrobních procesech elektronických součástek nebo sestav. Měření elektrického povrchového svodového odporu energetických řetízků igus® se speciálním materiálem igumid® GC provedla společnost igus® GmbH společně s PTB (Physikalisch-Technische-Bundesanstalt) v Braunschweigu již v roce 1992 a v letech 1998 a 1999 je doplnila dalšími certifikacemi podle normy DIN 53482 a směrnicemi pro statickou elektřinu ZH1/200 Svazu profesních svazů.

Vaše výhody s produkty ESD

ESD materiál testovaný více než 10 miliony cyklů pro nejvyšší požadavky
Otevíratelné energetické řetězy se spojovacími prvky a vnitřním dělením v provedení ESD dostupné skladem
Standardizovaný výrobek - igumid ESD
Léty prověřené použití v ochranných oblastech EX
Krátké dodací lhůty: 7.00 - 20.00 Objednávkový a dodací servis

E2/000 ESD

Dvoudílné energetické řetězy pro širokou škálu aplikací

Řada 1500 ESD

Vnitřní výška hi: 21 mm
Vnitřní šířka Bi: 15 - 80 mm
Poloměry ohybu R: 38 - 145 mm
Rozteč: 33,3 mm

Přejít na sérii 1500 ESD

Řada 2500 ESD

Vnitřní výška hi: 25 mm
Vnitřní šířka Bi: 25 - 125 mm
Poloměry ohybu R: 55 - 175 mm
Rozteč: 46 mm

K řadě 2500 ESD

Řada 2700 ESD

Vnitřní výška hi: 35 mm
Vnitřní šířka Bi: 50 - 125 mm
Poloměry ohybu R: 63 - 150 mm
Rozteč: 56 mm

K řadě 2700 ESD

E4.1 ESD

Řada ONE pro téměř všechny aplikace

Řada E4.21 ESD

Vnitřní výška hi: 21 mm
Vnitřní šířka Bi: 30 - 70 mm
Poloměry ohybu R: 048 - 100 mm
Rozteč: 30,5 mm

Přejít na sérii E4.21 ESD

Řada E4.28 ESD

Vnitřní výška hi: 28 mm
Vnitřní šířka Bi: 40 - 125 mm
Poloměry ohybu R: 055 - 125 mm
Rozteč: 46 mm

K řadě E4.28 ESD

Řada E4.32 ESD

Vnitřní výška hi: 32 mm
Vnitřní šířka Bi: 50 - 200 mm
Poloměry ohybu R: 063 - 250 mm
Rozteč: 56 mm

K řadě E4.32 ESD

Řada E4.42 ESD

Vnitřní výška hi: 42 mm
Vnitřní šířka Bi: 50 - 200 mm
Poloměry ohybu R: 075 - 250 mm
Rozteč: 67 mm

K řadě E4.42 ESD

Řada E4.56 ESD

Vnitřní výška hi: 56 mm
Vnitřní šířka Bi: 75 - 300 mm
Poloměry ohybu R: 135 - 250 mm
Rozteč: 91 mm

K řadě E4.56 ESD

Řada E4.80 ESD

Vnitřní výška hi: 80 mm
Vnitřní šířka Bi: 75 - 300 mm
Poloměry ohybu R: 200 - 300 mm
Rozteč: 111 mm

K řadě E4.80 ESD

zip ESD

Rychlé otevírání zipu

Řada 07 ESD

Vnitřní výška hi: 10,3 mm
Vnitřní šířka Bi: 10 - 50 mm
Poloměry ohybu R: 18 - 38 mm
Rozteč: 20 mm

K řadě 07 ESD

Řada 09 ESD

Vnitřní výška hi: 15 mm
Vnitřní šířka Bi: 16 - 50 mm
Poloměry ohybu R: 28 - 48 mm
Rozteč: 20 mm

K řadě 09 ESD

E2 micro ESD

Nejmenší rozměry

Řada E2C.10 ESD

Vnitřní výška hi: 10,5 mm
Vnitřní šířka Bi: 16 - 30 mm
Poloměry ohybu R: 18 - 38 mm
Rozteč: 20 mm

Přejít na sérii E2C.10 ESD

Řada E2C.15 ESD

Vnitřní výška hi: 15 mm
Vnitřní šířka Bi: 16 - 30 mm
Poloměry ohybu R: 28 - 48 mm
Rozteč: 20 mm

K řadě E2C.15 ESD

E4/light ESD

Lehký, stabilní a cenově výhodný

Řada 14240 ESD

Vnitřní výška hi: 62 mm
Vnitřní šířka Bi: 50 - 200 mm
Poloměry ohybu R: 150 - 250 mm
Rozteč: 91 mm

K řadě 14240 ESD

Řada 15050 ESD

Vnitřní výška hi: 80 mm
Vnitřní šířka Bi: 75 - 300 mm
Poloměry ohybu R: 150 - 250 mm
Rozteč: 91 mm

K řadě 15050 ESD

E6 ESD

Tichý provoz od 27 dB(A), nízké vibrace a vhodný pro čisté prostory

Řada E6.29 ESD

Vnitřní výška hi: 29 mm
Vnitřní šířka Bi: 30 - 100 mm
Poloměry ohybu R: 55 - 150 mm
Rozteč: 22 mm

K řadě E6.29 ESD

Řada E6.40 ESD

Vnitřní výška hi: 40 mm
Vnitřní šířka Bi: 40 - 125 mm
Poloměry ohybu R: 63 - 150 mm
Rozteč: 27,8 mm

K řadě E6.40 ESD

Řada E6.52 ESD

Vnitřní výška hi: 52 mm
Vnitřní šířka Bi: 40 - 125 mm
Poloměry ohybu R: 75 - 150 mm
Rozteč: 30 mm

Přejít na řadu E6.52 ESD

triflex® R ESD

Speciálně pro robotické aplikace, uzavřené provedení

Řada TRC.40 ESD

Vnitřní výška Bi 1: 15 mm
Vnitřní výška Bi 2: 13 mm
Poloměr ohybu R: 58 mm
Rozteč: 13,9 mm

Přejít na řetězy triflex R ESD

Řada TRC.60 ESD

Vnitřní výška Bi 1: 22,5 mm
Vnitřní výška Bi 2: 19,5 mm
Poloměr ohybu R: 87 mm
Rozteč: 20,4 mm

Přejít na řetězy triflex R ESD

Řada TRC.70 ESD

Vnitřní výška Bi 1: 28 mm
Vnitřní výška Bi 2: 24 mm
Poloměr ohybu R: 110 mm
Rozteč: 25,6 mm

Přejít na řetězy triflex R ESD

Páskový kabel e-skin plochý ESD

Pro díly citlivé na ESD v čistých prostorách. Kompatibilní s čistými prostory až do třídy ISO 1.

Vnitřní výška hi: 12 mm
Vnější výška ha: 13 mm
Počet komor: 2 - 6
Průměr kabelu: 10 mm

K ploché kůži e-skin ESD

ESD informace

Návod k montáži ESD

Přejít na návod k montáži ESD

Další energetické řetězy

Testování ESD v laboratoři igus

Společnost igus doporučuje materiál igumid ESD pro použití při výrobě citlivých elektrických součástek a v prostředí s nebezpečím výbuchu (ATEX), aby bylo možné odvádět potenciálně vznikající elektrostatickou energii.

V některých mechanických požadavcích igumid ESD dokonce překonává standardní materiál igumid G a v technickém centru igus byl testován více než 10 miliony cyklů.

Upozornění: Podle vyjádření TÜV Rheinland 557/ Ex 125071309.00 / 17 nespadají energetické řetězy igus do působnosti směrnice 2014/34/EU.

Přejít do zkušební laboratoře pro energetické řetězy
