Energetické Řetězové Systémy Místo Kabelových Vozíků.

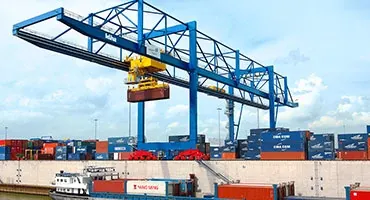

Alternativa k lanovým vozíkům: energetické řetězové systémy

U lanových vozíků, známých také jako lanové vozíky, visí lana nechráněná na jeřábech ve větru a povětrnostních podmínkách. Samotné kabely a kabelové vozíky jsou vystaveny kolísajícím teplotám a také písku a soli (u venkovních instalací). Vítr může snadno způsobit zamotání kabelů, což může rychle vést k prostojům. igus® nabízí bezpečnou a modulární alternativu kabelových vozíků na jeřábových systémech, která umožňuje ušetřit délku kabelů a vyhnout se prostojům. Energie, data, optické kabely, olej a vzduch jsou bezpečně vedeny v jednom systému. Energetickým řetězem bylo vybaveno více než 1 300 jeřábů STS a více než 6 500 jeřábů RTG/RMG ASC.

bílá kniha energetický řetězec vs. festoning

Bezplatná bílá kniha:

Bílá kniha: Efektivní systémy zásobování energií pro jeřáby v ocelárnách

Plastový energetický řetěz ve srovnání s lanovými vozíky

V této bílé knize najdete následující témata:

Výhody a nevýhody systémů energetických řetězů a festoonových systémů pro jeřáby v ocelárnách.
Nejinovativnější řešení pro jeřáby v ocelárnách
Technologický výhled: Válečkový energetický řetěz

Stáhnout studii nyní

Jaký je rozdíl mezi energetickými řetězovými systémy a systémy festoon?

Porovnali jsme systémy energetických řetězů a kabelových vozíků na systému o délce 100 m:

Systémy energetických řetězců

Při řešení energetického řetězu jsou kabely zavedeny do e-řetězu® ve středu jízdní dráhy. Řetěz e-chain® je v polovině trasy tlačen nebo tažen.

Délka kabelů/prostorové nároky

Přibližně o 50 % méně kabelů (52 m délky kabelu s upevněním uprostřed a cca 100 m dráhy).
Výška systému cca 800 mm
Přibližně o 10 % méně ocelové konstrukce (pro kabelovou stanici)

Vliv na nosnou konstrukci jeřábu
Není nutná žádná kabelová stanice

Dynamické parametry
Valivé energetické řetězy lze provozovat rychlostí přes 600 m/min. a se zrychlením přes 2 m/sec2.

Bezpečné vedení lana
Kabely jsou v energetickém řetězu vedeny bezpečně a nemohou se v žádném místě zachytit.

Kabelový vozík

U systému kabelových vozíků jsou kabely připevněny na konci jízdní dráhy a smyčky kabelů jsou taženy vozíkem po celé dráze.

Délka kabelů/prostorové nároky

Přibližně 115 m kabelu (115 % délky pojezdu) pro 100 m pojezdu
Délka cca 3 500 mm pro kabelové smyčky " " " , výška systému cca 5 000 mm.

Vliv na nosnou konstrukci jeřábu
Je nutná kabelová stanice

Dynamické parametry
Systémy lanových vozíků dosahují svých limitů při rychlostech 240 m/min. a zrychleních větších než 0,8 m/sec2.

Bezpečné vedení kabelu
Kabely visí nekontrolovaně a mohou se zachytit o konstrukci jeřábu (např. vlivem větru).

Maximální životnost díky optimalizované konstrukci - válečkový řetěz P4HD.56R pro vysoké zatížení

Nový těžký válečkový řetěz splňuje všechny požadavky, které se vztahují na kontejnerové jeřáby příští generace a další.
Stále delší vzdálenosti, vyšší dynamika, krátké zatěžovací cykly, nulové poruchy: To je ve zkratce to, co výrobci kontejnerových jeřábů pro přepravu lodí na břeh požadují od energetických řetězů na jeřábových mostech. Nový P4HD.56R tyto požadavky splňuje - s maximální hospodárností.

Požádejte o bezplatný vzorek nyní

Námi doporučené systémy energetických řetězců

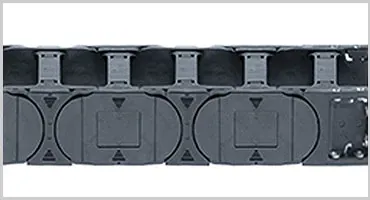

Systém E4,1

Vysoké zatížení, velké nepodepřené délky a také pro posuvné aplikace.

Informace o systému E4.1

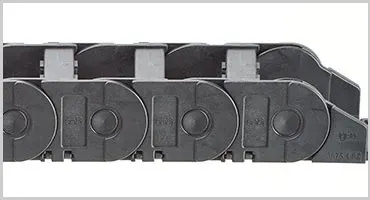

Systém E2/000

Univerzální nástroj pro nepodporované aplikace. Příznivá cena.

K systému E2/000

Systém 4040R/5050R

Možnost dojezdu až do vzdálenosti 800 m. Možnost rychlosti až 6 m/s.

K systému 4040R/5050R

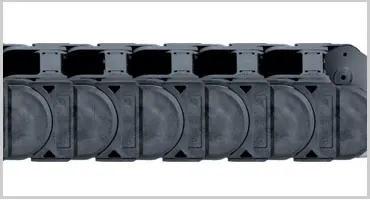

Systém 4040HD/5050HD

Velmi vysoká stabilita. Vysoká stabilita v tahu (o 20 % vyšší pevnost v tahu než u řady 4040). Standard pro dlouhé jízdní vzdálenosti.

K systému 4040HD/5050HD

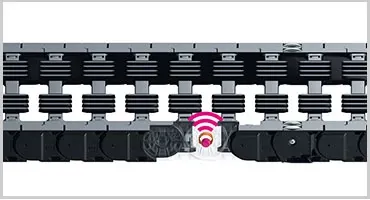

Systém P4,1

Vzdálenost přesahující 1 000 m. Rychlost vyšší než 5 m/s. Nízké vibrace a hluk při pojezdu díky dělenému profilu válce.

Do systému P4.1

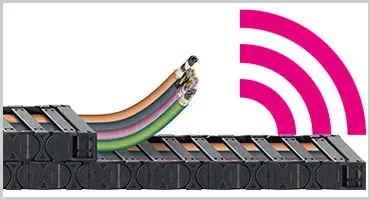

Prediktivní údržba

Závady jsou rozpoznány dříve, než k nim dojde, a předchází se tak odstávkám nebo neplánovaným výpadkům.

K systémům pro prediktivní údržbu

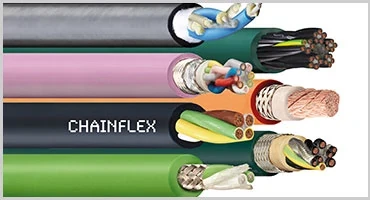

Kabely chainflex

Určeno pro použití v energetických řetězcích. Mnoho typů kabelů s různými schváleními a certifikáty shody

Přejít na kabely chainflex

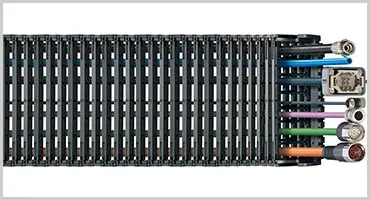

Kabelová konfekce readychain

Systémy e-chain připravené k instalaci a předmontované kabely pro vaše stroje. žádné minimální množství, dodání do 1 až 10 dnů!

Na readychain

Vybrané příklady použití

Manipulační jeřáb pro volně ložené zboží

Manipulační jeřáb s odolným energetickým řetězem
Na dráze 441 metrů s maximálním zrychlením 01m/s² byl pro hlavní napájení a dodávku dat použit motorový kabelový naviják, a tedy kluzné kroužky. Vzhledem k vysokým nárokům na údržbu se provozovatel rozhodl pro nový válečkový energetický řetěz a kabely chainflex, které jsou odolné proti poruchám. Toto uspořádání je nejen jednodušší, bezpečnější a jistější než dříve používaný motorizovaný kabelový buben, ale také usnadňuje dodávku dat prostřednictvím optických kabelů.

Přejít na kompletní zprávu o uživateli

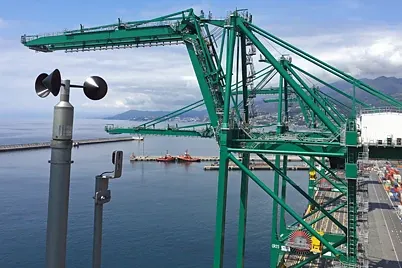

Řešení na míru pro jeřáby STS
Tato aplikace STS je vystavena silnému větru, a proto vyžaduje zdroj energie, který takovým podmínkám spolehlivě odolá. Pro zákazníka bylo důležité, aby kabely byly vždy bezpečně a kontrolovaně vedeny, a to i přes dvojitý bod otáčení výložníku. igus navrhl a otestoval řešení na míru, které bylo následně instalováno společně s výrobcem jeřábu: nyní se používá zdroj energie P4 a řada kabelů chainflex od společnosti igus; ty vedou kabely rychlostí až 240 m/min. na dráze 117 metrů.

Více než 10 let bezproblémového používání

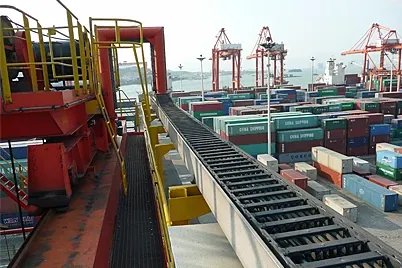

U tohoto RTG jeřábu funguje systém e-chain od společnosti igus bez problémů již více než 10 let, aniž by bylo nutné vyměnit jedinou součást energetického řetězu. S pojezdem 19,2 m, rychlostí 70 m/min a zrychlením 0,7 m/s² systém plní své sliby: spolehlivé vedení kabelů. Energetický řetěz vede řadu kabelů chainflex, které byly vyvinuty speciálně pro pohyblivé aplikace.
