Úspory v oblasti kabelů s ověřením ceny
Tech up, cost down. To je naše práce.

Rozhodněte se pro cenově výhodné PVC místo PUR

Coby materiál pláště nabízí PUR (polyuretan) v některých ohledech, ale ne ve všech, zásadní výhody. Naším cílem je umožnit vám objektivně se rozhodnout, zda kabel s pláštěm z PVC není pouze dostačujícím, ale možná dokonce lepším řešením.

Obsah:
  • Vlastnosti a výhody PUR jakožto materiálu pláště
  • Vlastnosti a výhody PVC jakožto materiálu pláště
  • Jaké úspory jsou reálné?
On-line seminář na téma CF

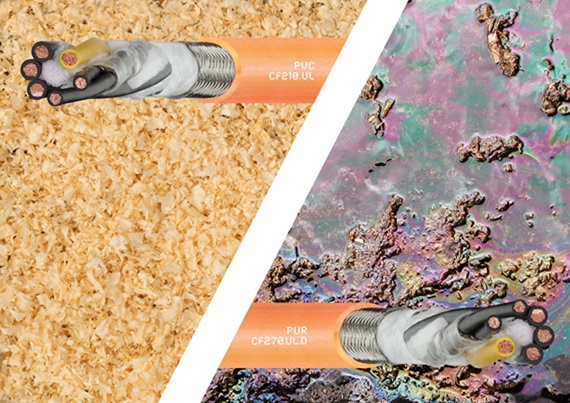

Výhody a vlastnosti těchto dvou materiálů

PVC

  • Dobrá odolnost proti otěru
  • Vysoká odolnost proti ohni
  • Velmi jednoduchá kompletace

PVC neboli polyvinylchlorid je všestranná plastová směs. Existuje však široce rozšířený názor, že kabely z PVC jsou vhodné pouze pro statické instalace.
To ale není úplně přesné. Existují tisíce různých směsí PVC pro širokou škálu nejrůznějších aplikací, takže je důležité najít tu pravou pro použití v energetických řetězech. U kabelů chainflex společnosti igus jsme se rozhodli pro směs, která v řetězech e-chain vykazuje vynikající odolnost proti otěru, umožňuje snadnou kompletaci a je cenově výhodná. Proto se kabely z PVC často používají v odvětvích, pro něž jsou typická suchá prostředí a pokojové teploty, jako je například balicí a dřevozpracující průmysl.


PUR

  • Dobrá odolnost proti oleji
  • Odolnost při nízkých teplotách


Vnější plášť z PUR (polyuretan) zaujme primárně velmi dobrou odolností proti oleji. Kabely z PUR se často používají v odvětvích, jako je například výroba obráběcích strojů, pro která jsou typická špinavá prostředí a látky jako oleje nebo chladiva. Plášť však zůstává flexibilní i při nepřetržitém provozu v energetickém řetězu a vydrží i vysoká mechanická zatížení. Kabely z PUR jsou navíc vhodné pro aplikace při nízkých teplotách.

Příklad výpočtu pro kabely z katalogu

CF210.UL v PVC

CF210.UL.D Díl č.: CF210.UL.25.15.02.01.D
Počet žil a jmenovitý průřez vodičů: (4 G 2,5 + (2 x 1,5) C) C
Max. vnější průměr: 14 mm
Poloměr ohybu: 10 × d
Díl č.: CF210.UL.25.15.02.01.D Cena: 8,21 €/m



VS.


Úspory: 3,13 €/m*

CF270.UL.D v PUR

CF270.UL.D Díl č.: CF270.UL.25.15.02.01.D
Počet žil a jmenovitý průřez vodičů: (4 G 2,5 + (2 x 1,5) C) C
Max. vnější průměr: 14 mm
Poloměr ohybu: 10 × d
Díl č.: CF270.UL.25.15.02.01.D Cena: 11,34 €/m

CF5 v PVC

CF5 Díl č.: CF5.15.12.D
Počet žil a jmenovitý průřez vodičů: 12 G 1,5
Max. vnější průměr: 15 mm
Poloměr ohybu: 6,8 × d
Díl č.: CF5.15.12.D Cena: 6,82 €/m



VS.


Úspory: 4,16 €/m*

CF77.UL.D v PUR

CF77.UL.D Díl č.: CF77.UL.15.12.D
Počet žil a jmenovitý průřez vodičů: 12 G 1,5
Max. vnější průměr: 15 mm
Poloměr ohybu: 6,8 × d
Díl č.: CF77.UL.15.12.D Cena: 8,51 €/m

CF211 v PVC

CF211 Díl č.: CF211.02.04.02
Počet žil a jmenovitý průřez vodičů: (4 × (2 x 0,25)) C
Max. vnější průměr: 8 mm
Poloměr ohybu: 7,5 × d
Díl č.: CF211.02.04.02Cena: 7,24 €/m



VS.


Úspory: 0,71 €/m*

CF211.PUR v PUR

CF211.PUR Díl č.: CF211.PUR.02.04.02
Počet žil a jmenovitý průřez vodičů: (4 × (2 x 0,25)) C
Max. vnější průměr: 7,5 mm
Poloměr ohybu: 7,5 × d
Díl č.: CF211.PUR.02.04.02 Cena: 7,95 €/m
* Ceny v € vycházejí z německého ceníku a mohou se mezinárodně lišit.
Ověření ceny CF pro servo kabely

Příklady praktického využití kabelů chainflex

Servo kabely jsou dnes standardním řešením technologie pohonu v oblasti automatizace a výroby strojů. Pohyby, jimž jsou kabely v těchto odvětvích vystaveny, se pojí s vysokým mechanickým zatížením. Dále se kabely často používají v prostředích, která se vyznačují vlhkostí a přítomností olejů, prachu nebo třísek. Proto je velmi důležité vybrat vhodný materiál pláště. Abychom zajistili konstantní kvalitu materiálu pláště, opakovaně naše kabely testujeme v reálných podmínkách. Proto na ně nabízíme závaznou záruku a umožňujeme výpočet jejich životnosti on-line. Kabely jsou testovány jak v krátkodobých testech šarží, tak v dlouhodobých testech životnosti.

Příklad dlouhodobého testu 3841a na servo kabelu série CF21 (plášť z PVC) s faktorem testovacího pásma pouze 6,1 × d a dokončenými 54 miliony zdvihů.

Test 3841a pro servo kabel CF21.UL

Tato kvalita pláště však není k dispozici pouze pro naše servo kabely, ale také pro všechny naše ostatní typy kabelů, jako jsou kabely měřicích systémů, sběrnicové kabely, ovládací kabely atd. I tyto kabely byly testovány v naší zkušební laboratoři.
