iglidur® P230 – materiálová data

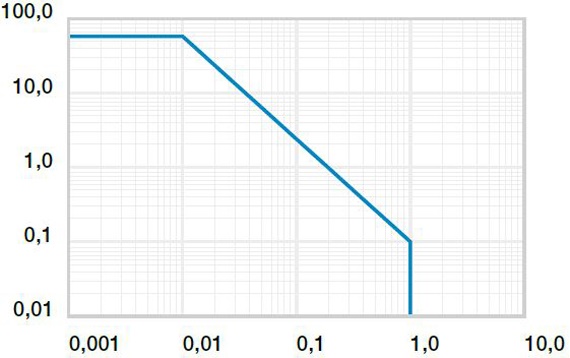

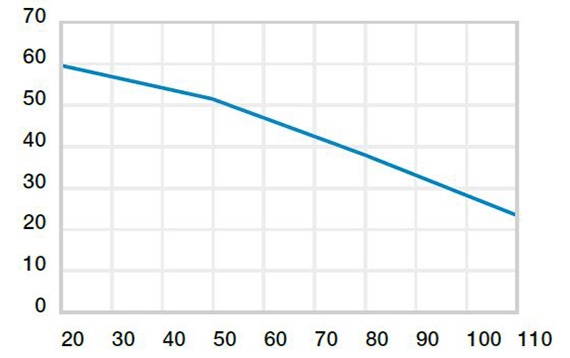

Diagram 02: Doporučený maximální povrchový tlak v závislosti na teplotě (60 MPa při +20 °C)

X = teplota [°C]
Y = zatížení [MPa]

Mechanické vlastnosti

S rostoucí teplotou se pevnost v tlaku kluzných ložisek iglidur® P230 snižuje. Diagram 02 znázorňuje tento inverzní vztah. Doporučený maximální povrchový tlak je pouze jeden z technických parametrů. A proto z toho nelze vyvozovat žádné závěry týkající se tribologických vlastností.

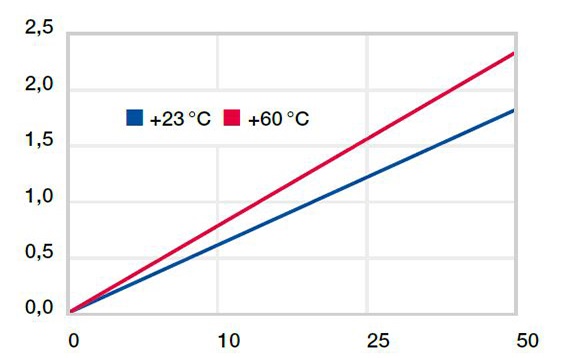

Diagram 03: Deformace vlivem tlaku a teploty

X = zatížení [MPa]
Y = deformace [%]

Diagram 03 znázorňuje elastickou deformaci materiálu iglidur® P230 jako funkci radiálního zatížení. Při maximálním doporučeném povrchovém tlaku 60 MPa je deformace při pokojové teplotě menší než 3 %. Pružná deformace je až do této hodnoty zanedbatelná. Nicméně deformace je také závislá na době cyklu.

Maximální rychlost

m/s	Rotace	Oscilace	lineární
Trvale	1,0	0,7	3,0
Krátkodobá	2,0	1,4	4,0

Tabulka 02: Maximální povrchové rychlosti

Povolené povrchové rychlosti

Materiál iglidur® P230 byl vyvinut pro malé až střední povrchové rychlosti. Během nepřetržitého provozu je přípustná maximální rychlost 1,0 m/s (rotace) nebo 3,0 m/s (lineární pohyb). Maximální hodnoty uvedené v tabulce 02 lze dosáhnout pouze při velmi nízkém povrchovém tlaku. Při těchto mezních rychlostech se může vlivem tření zvýšit teplota až na maximální trvale přípustný limit. Nicméně v praxi je této teploty dosaženo jen zřídkakdy, a to v důsledku měnících se provozních podmínek.

iglidur® P230	Aplikační teplota
Minimální	-30°C
Max. dlouhodobá	+110°C
Maximum, krátkodobě	+180°C
Kromě toho zajistěte axiální jištění z	+100°C

Tabulka 03: Teplotní limity

Teplota

Díky maximální dlouhodobé teplotě použití +110 °C je materiál iglidur® P230 také vhodný pro široké spektrum aplikací. Pokud jsou nutné ještě vyšší teploty, je k dispozici populární iglidur® G (+130 °C) nebo nový standard iglidur® G1 (+180 °C). Teplota v celém ložiskovém systému má rovněž vliv na opotřebení. S rostoucí teplotou roste i opotřebení. Při teplotách nad +100 °C je vyžadováno přídavné zajištění.

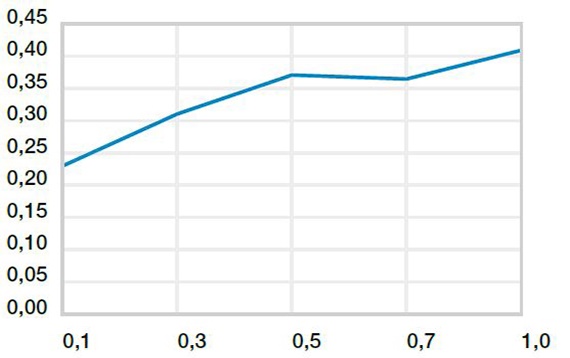

Diagram 04: Koeficient tření v závislosti na povrchové rychlosti, p = 1 MPa

X = povrchová rychlost [m/s]
Y = koeficient tření μ

Tření a opotřebení

Podobně jako odolnost proti opotřebení se i koeficient tření µ mění se zatížením (diagram 04).


iglidur® P230	Suchý provoz	Maziva	Olej	Voda
C.  o. F. µ	0,13 - 0,32	0,09	0,04	0,04

Tabulka 04: Koeficient tření na oceli
(Ra = 1 µm, 50 HRC)

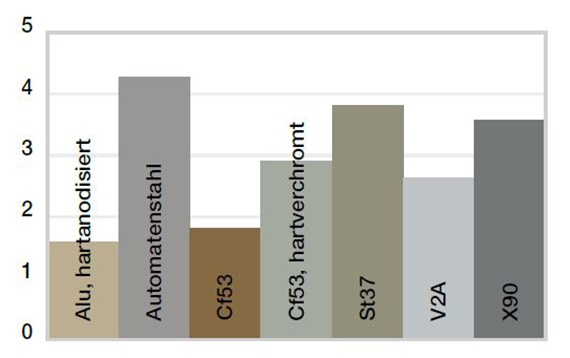

Diagram 05: Opotřebení, rotační pohyb s různými materiály hřídelí, tlak, p = 1 MPa, v = 0,3 m/s

X = materiál hřídele
Y = opotřebení [μm/km]

materiály hřídelí

Diagram 05 zobrazuje výsledky testů různých materiálů hřídelí s kluznými ložisky iglidur® P230. U rotačních pohybů s radiálním zatížením 1 MPa je opotřebení na všech hřídelích nízké, přičemž "měkké" typy hřídelí nabízejí vyšší koeficienty opotřebení. Srovnání otočných a rotačních pohybů (diagram 06) ukazuje méně rozdílů než u řady jiných materiálů iglidur®. Objasňuje se tím omezení materiálu iglidur® P230 na nízká až střední zatížení.

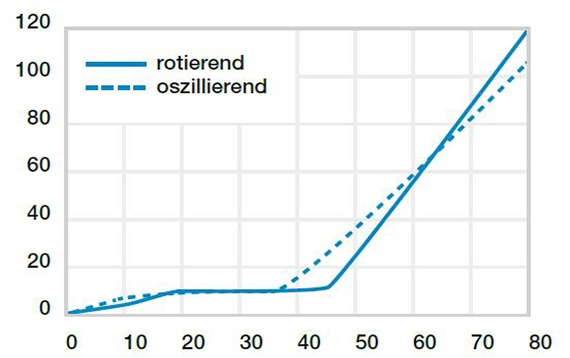

Diagram 06: Opotřebení pro oscilační a rotační aplikace s materiálem hřídele Cf53 (kalená broušená ocel) jako funkce zatížení

X = zatížení [MPa]
Y = opotřebení [μm/km]

Chemikálie	Odolnost
Alkohol	+ do 0
Uhlovodíky	+
Mazací tuky a oleje bez aditiv	+
Paliva	+
Ředěné kyseliny	+
Silné kyseliny	+
Ředěné zásady	+
Silné zásady	+

+ odolné      0 omezená odolnost      - není odolné

Všechny informace při pokojové teplotě [+20°C]
Tabulka 04: Chemická odolnost

Absorpce vlhkosti

Absorpce vlhkosti ložisek iglidur® P230 je přibližně 0,1 % hm. při standardních klimatických podmínkách. Mez nasycení ve vodě je 0,3  % hmotnosti. Tato nízká nasákavost je hluboko pod hodnotami materiálu iglidur® M250 nebo iglidur® G.

Odolnost proti radiaci

Kluzná ložiska z materiálu iglidur® P230 mají omezené použití při radioaktivním záření. Odolávají radiační intenzitě až 3 – 10² Gy.

Odolnost proti UV záření

Kluzná ložiska iglidur® P230 jsou částečně odolná proti UV záření.

Vakuum

Ve vakuu se jakákoli přítomná vlhkost uvolňuje ve formě par. Použití ve vakuu je možné pouze s vysušenými ložisky iglidur® P230.

Elektrické vlastnosti

Kluzná ložiska iglidur® P jsou elektricky nevodivá.

Specifická hodnota odporu	> 1012 Ωcm
povrchový odpor	> 1011 Ω

Ø d1 [mm]	Pouzdro H7 [mm]	Kluzné ložisko E10 [mm]	Hřídel h9 [mm]
až 3	+0,000 +0,010	+0,014 +0,054	-0,025 +0,000
> 3 až 6	+0,000 +0,012	+0,020 +0,068	-0,030 +0,000
> 6 až 10	+0,000 +0,015	+0,025 +0,083	-0,036 +0,000
> 10 až 18	+0,000 +0,018	+0,032 +0,102	-0,043 +0,000
> 18 až 30	+0,000 +0,021	+0,040 +0,124	-0,052 +0,000
> 30 až 50	+0,000 +0,025	+0,050 +0,150	-0,062 +0,000
> 50 až 80	+0,000 +0,030	+0,060 +0,180	-0,074 +0,000
> 80 až 120	+0,000 +0,035	+0,072 +0,212	-0,087 +0,000
> 120 až 180	+0,000 +0,040	+0,085 +0,245	-0,100 +0,000

Tabulka 05: Důležité tolerance kluzných ložisek dle normy ISO 3547-1 po zalisování



Montážní tolerance

Kluzná ložiska iglidur® P230 jsou standardní ložiska pro hřídele s tolerancí h (doporučené minimum h9). Kluzná ložiska jsou určena pro zalisování do obrobených otvorů v toleranci H7. Po montáži do krytu se jmenovitou velikostí se vnitřní průměr kluzného ložiska automaticky zmenší na toleranci E10. Konkrétní tolerance rozměrů se liší v závislosti na tloušťce stěny (viz tabulka produktové řady).
