iglidur® Q290 – materiálová data

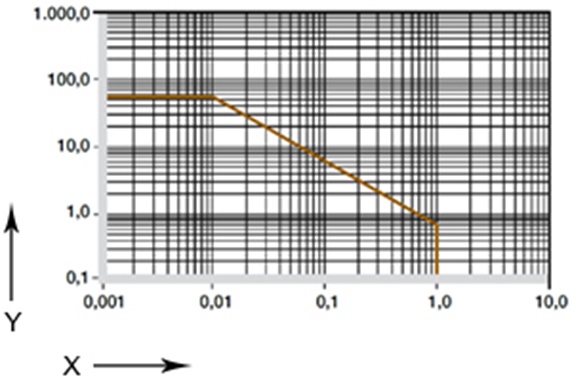

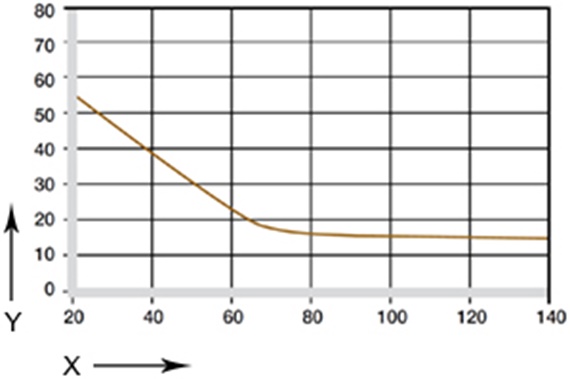

Diagram 02: Doporučený maximální povrchový tlak v závislosti na teplotě (55 MPa při +20 °C)

X = teplota [°C]
Y = zatížení [MPa]

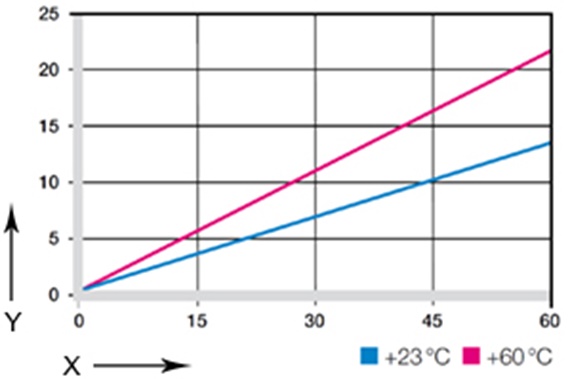

Diagram 03: Deformace při zatížení a různých teplotách

X = zatížení [MPa]
Y = deformace [%]

Mechanické vlastnosti

S rostoucí teplotou se pevnost v tlaku kluzných ložisek iglidur® Q290 snižuje. Diagram 02 znázorňuje tento inverzní vztah. U aplikací s horní krátkodobou přípustnou aplikační teplotou +180 °C je přípustný povrchový tlak stále vyšší než 10 MPa. Doporučený maximální povrchový tlak je pouze jeden z technických parametrů. A proto z toho nelze vyvozovat žádné závěry týkající se tribologických vlastností.

m/s	Rotace	Oscilace	lineární
Trvale	0,8	0,6	1
Krátkodobá	2	1,4	2

Tabulka 02: Maximální povrchové rychlosti

Povolené povrchové rychlosti

Mezi typické aplikace ložisek iglidur® Q290 patří otočné pohyby se středním až vysokým zatížením při relativně pomalých rychlostech. Přitom lze však stále dosahovat relativně vysokých rychlostí. Rychlosti uvedené v tabulce 03 jsou mezní hodnoty pro nízká zatížení ložiska. Nevypovídají nic o odolnosti proti opotřebení při těchto parametrech.

Teploty

Maximální dlouhodobá aplikační teplota +140 °C umožňuje použití materiálu iglidur® Q290 např. v typických aplikacích v zemědělských, komerčních nebo stavebních vozidlech. Počínaje provozní teplotou +80  °C je nutné přídavné axiální zajištění ložiska, jelikož samotné zalisování již není dostačující.

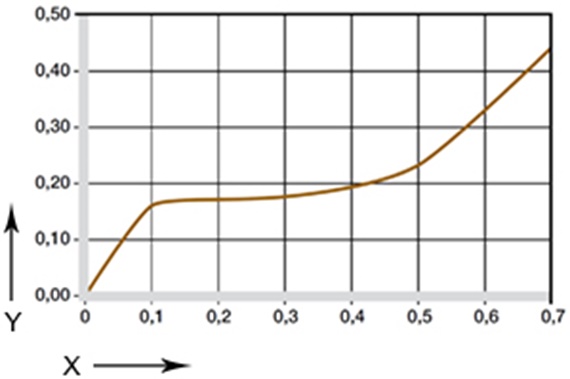

Diagram 04: Koeficienty tření v závislosti na povrchové rychlosti, p = 0,75 MPa

X = Povrchová rychlost [m/s]
Y = Koeficient tření μ

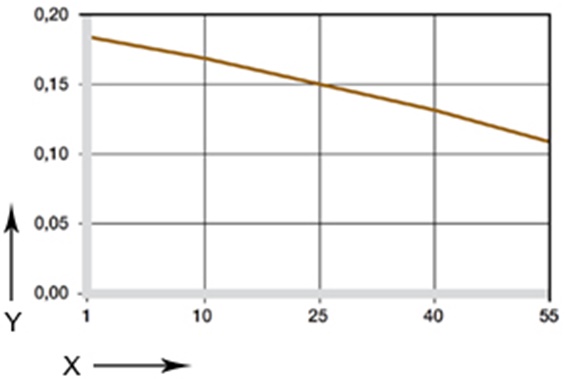

Diagram 05: Koeficient tření jako funkce zatížení, v = 0,01 m/s

X = zatížení [MPa]
Y = koeficient tření μ

Tření a opotřebení

Mějte na paměti, že kluzný povrch s drsnou povrchovou úpravou zvýší tření. Koeficient tření ložiska iglidur® Q290 se také zvyšuje s rostoucí rychlostí.

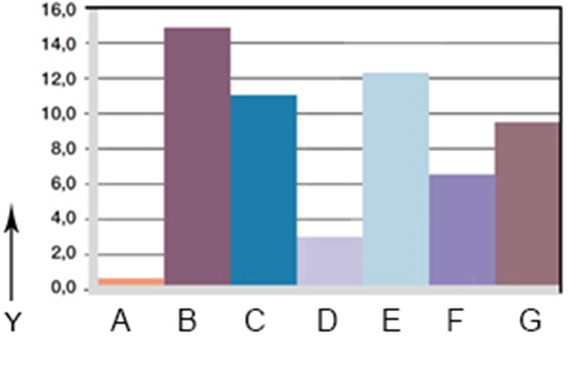

Diagram 06: Opotřebení, rotační aplikace s různými materiály hřídelí, p = 1 MPa, v = 0,3 m/s

X = materiál hřídele
Y = opotřebení [μm/km]

A = tvrdě eloxovaný hliník
B = automatická šroubová ocel
C = Cf53
D = Cf53, tvrdě chromovaná ocel
E = HR uhlíková ocel
F = 304 nerezová ocel
G = prvotřídní ocel

materiály hřídelí

Obecně platí, že použití tvrzených hřídelí se doporučuje pro vyšší zatížení od zhruba 10 MPa. Tak tomu ovšem v praxi často nebývá, zejména v souvislosti s korozivzdornými nátěrovými metodami. Proto je materiál iglidur® Q290 v těchto aplikacích velmi vlivný.

Médium	Odolnost
Alkohol	+ to 0
Uhlovodíky	+
Mazací tuky a oleje bez aditiv	+
Paliva	+
Ředěné kyseliny	0 to -
Silné kyseliny	-
Ředěné zásady	+
Silné zásady	+ to 0

+ odolné      0 omezená odolnost      – není odolné
Všechny informace při pokojové teplotě [+20 °C]
Tabulka 05: Chemická odolnost iglidur® A290

Elektrické vlastnosti

Měrný elektrický odpor	> 1012 Ω cm
povrchový odpor	> 1012 Ω

Odolnost proti radiaci

Kluzná ložiska vyrobená z materiálu iglidur® Q290 jsou odolná vůči záření až do intenzity 3···102 Gy.


Odolnost proti UV záření

Ložiska iglidur® Q290 se vyznačují dobrou odolností proti UV záření a dalším povětrnostním vlivům.


Vakuum

Ve vakuu dochází u kluzných ložisek k odplynění. Použití ve vakuu je možné pouze v omezeném rozsahu.


Absorpce vlhkosti

Při normálních klimatických podmínkách činí absorpce vlhkosti kluzných ložisek iglidur® Q290 přibližně 3,0 % hmotnosti. Mez nasycení ve vodě je 9,3  % hmotnosti.

Průměr d1 [mm]	Hřídel h9 [mm]	iglidur® A290 D11 [mm]	Pouzdro H7 [mm]
až 3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 bis 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 bis 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 bis 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 bis 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 bis 50	0 - 0,062	+0,080 +0,240	0 +0,025

Tabulka 07: Důležité tolerance kluzných ložisek iglidur® Q290 dle normy ISO 3547-1 po zalisování

Montážní tolerance

Kluzná ložiska iglidur® Q290 jsou standardní ložiska pro hřídele s tolerancí h (doporučené minimum h9). Ložiska jsou určena pro zalisování do obrobených otvorů v toleranci H7. Po montáži do krytu se jmenovitou velikostí se vnitřní průměr kluzného ložiska automaticky zmenší na toleranci E10. Konkrétní tolerance rozměrů se liší v závislosti na tloušťce stěny (viz tabulka produktové řady).
