Obecné specifikace | Jednotka | iglidur® L350 | Testovací metoda |
Hustota | g/cm³ | 1,54 | |
Barva | tmavě šedá | ||
Max. absorpce vlhkosti při 23 °C/50 % r. v. | % hmotnosti | 0,4 | DIN 53495 |
Max. celková absorpce vlhkosti | % hmotnosti | 1,4 | |

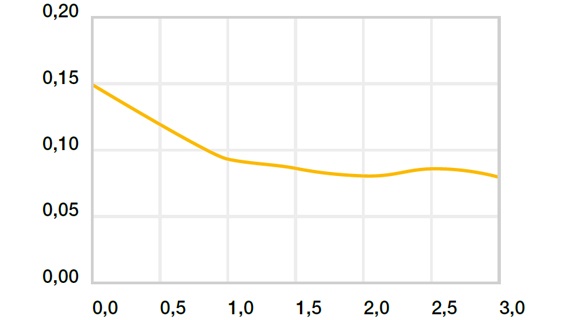

Koeficient tření, dynamický vůči oceli | µ | 0,07 – 0,18 | |

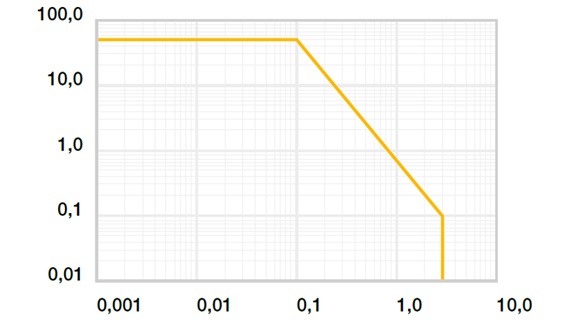

pv hodnota, max. (za sucha) | MPa x m/s | 3,00 | |
Mechanické vlastnosti | |||
Modul pružnosti | MPa | 15.882 | DIN 53457 |
Mez pevnosti v ohybu při +20 °C | MPa | 210 | DIN 53452 |
pevnost v tlaku | MPa | 210 | |
Doporučený max. povrchový tlak (20 °C) | MPa | 59 | |
Tvrdost dle Shorea | 80 | DIN 53505 | |
Fyzikální a tepelné vlastnosti | |||
Max. dlouhodobě působící teplota | °C | +180 | |
Max. krátkodobě působící teplota | °C | +210 | |
Min. teplota | °C | -100 | |
Tepelná vodivost | [W/m x K] | 0,61 | ASTM C 177 |
Koeficient tepelné roztažnosti (při 23 °C) | [K-1 x 10-5] | 7 | DIN 53752 |
Elektrické vlastnosti | |||
Specifická hodnota odporu | Ωcm | > 105 | DIN IEC 93 |
povrchový odpor | Ω | > 105 | DIN 53482 |
Médium | Odolnost |
Alkohol | + |
Uhlovodíky | + do 0 |
Mazací tuky a oleje bez aditiv | + |
Paliva | + |
Ředěné kyseliny | + |
Silné kyseliny | + |
Ředěné zásady | + |
Silné zásady | + |
Specifická hodnota odporu | > 105 Ωcm |
povrchový odpor | > 105 Ω |

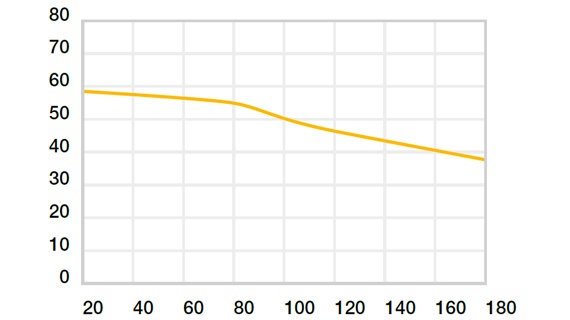

S rostoucí teplotou se pevnost v tlaku kluzných ložisek iglidur® L350 snižuje. Diagram 02 znázorňuje tento inverzní vztah. Doporučený maximální povrchový tlak je pouze jeden z technických parametrů. A proto z toho nelze vyvozovat žádné závěry týkající se tribologických vlastností.
m/s | Rotace | Oscilace | lineární |
Trvale | 3,0 | 1,5 | 4,0 |
Krátkodobá | 4,0 | 3,0 | 6,0 |
iglidur® L350 | Aplikační teplota |
Minimální | - 100 °C |
Max. dlouhodobá | + 180 °C |
Maximum, krátkodobě | + 210 °C |
Kromě toho zajistěte axiální jištění z | + 140 °C |
iglidur® A300 | Suchý provoz | Maziva | Olej | Voda |
C. o. F. µ | 0,07 - 0,18 | 0,06 | 0,04 | 0,03 |
Průměr d1 [mm] | Hřídel h9 [mm] | iglidur® A350 F10 [mm] | Pouzdro H7 [mm] |
až 3 | +0,000 +0,010 | +0,006 +0,046 | –0,025 +0,000 |
> 3 až 6 | +0,000 +0,012 | +0,010 +0,058 | –0,030 +0,000 |
> 6 až 10 | +0,000 +0,015 | +0,013 +0,071 | –0,036 +0,000 |
> 10 až 18 | +0,000 +0,018 | +0,016 +0,086 | –0,043 +0,000 |
> 18 až 30 | +0,000 +0,021 | +0,020 +0,104 | –0,052 +0,000 |
> 30 až 50 | +0,000 +0,025 | +0,025 +0,125 | –0,062 +0,000 |
> 50 až 80 | +0,000 +0,030 | +0,030 +0,150 | –0,074 +0,000 |
> 80 až 120 | +0,000 +0,035 | +0,036 +0,176 | –0,087 +0,000 |
> 120 až 180 | +0,000 +0,040 | +0,043 +0,203 | +0,000 +0,100 |
