  4. Talířová pružina polysorb

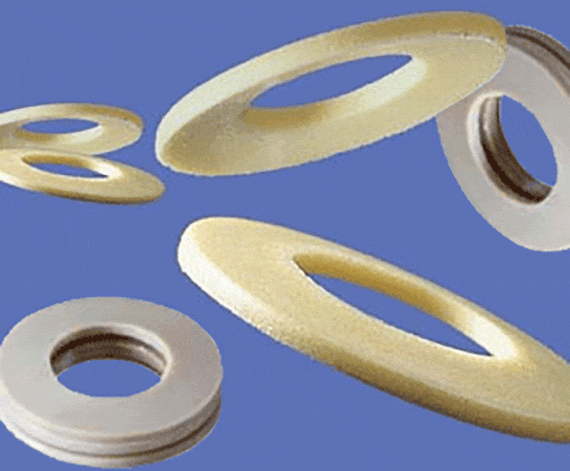

Talířové pružiny polysorb vyrobené z plastu

Talířové pružiny jsou prstencové disky zatížitelné v axiálním směru, obrácené ve tvaru disku v axiálním směru. Poskytují více prostorového využití než jiné typy pružin. Jsou vhodné zejména pro konstrukce vyžadující malé stlačení pružiny.
+

Kdy je vhodné použít talířové pružiny polysorb?

Když aplikace vyžaduje talířové pružiny se speciálními charakteristickými křivkami, které jsou ploché a dostupné v kovovém provedení pouze při značných nákladech (konstrukce s drážkou)

Pokud požadujete kompenzaci axiálních vůlí a výrobních nepřesností

Pro tlumení vibrací

Pro tlumení hluku

Když je vyžadován nemagnetický materiál

Pro elektrickou a tepelnou izolaci

–

Kdy nepoužívat talířové pružiny polysorb?

Pokud požadujete konstantní sílu pružiny v širokém rozsahu teplot

Pokud požadujete vysokou sílu pružiny

Vychýlení pružiny talířové pružiny je poměrně malé. Proto se v praxi kombinuje několik talířových pružin. Případně talířové pružiny ve vrstvách zvyšují vychýlení pružin úměrně k počtu, čímž je celková síla pružin tak velká jako síla jediné talířové pružiny. Pro zvýšení síly mohou být talířové pružiny vrstveny paralelně jako balíček pružin.

Odolnost proti chemikáliím

Talířové pružiny polysorb jsou odolné vůči řadě chemikálií. iglidur® A500 se vyznačuje vyšší odolností než iglidur® J.

Médium Odolnost
  iglidur® J iglidur® A500
Alkohol + +
Uhlovodíky + +
Tuky, oleje bez aditiv + +
Paliva + +
Ředěné kyseliny 0 to - +
Silné kyseliny - +
Ředěné zásady + +
Silné zásady + to 0 +

Absorpce vlhkosti

Nízká absorpce vlhkosti umožňuje jejich použití i v mokrém či vlhkém prostředí.
Talířové pružiny polysorb® pohlcují vlhkost. Tím pádem se mění jejich mechanické vlastnosti. I v té nejhorší aplikaci, jakou si lze představit (extrémně dlouhé použití ve vodě), vykazují talířové pružiny polysorb® vysokou sílu pružiny.

iglidur® Standardní prostředí nasycené ve vodě
J 18 15
A500 24 23

Zvýšená provozní teplota

Vyšší teploty vedou u polymerů k rozkladu výztuží. Talířové pružiny polysorb® vykazují maximální sílu pružiny 8 N i při maximální povolené teplotě 80 °C. Na obrázku vidíte vztah mezi sílou pružiny a okolní teplotou.
Talířové pružiny polysorb

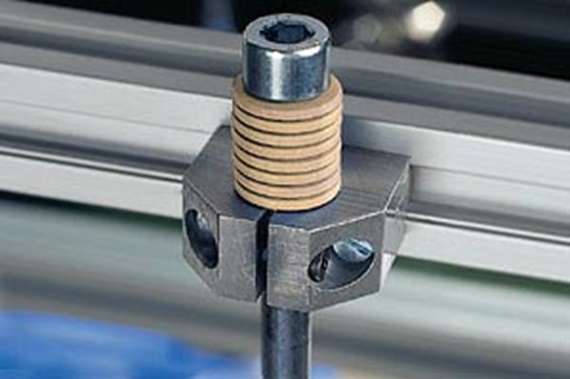

Dlouhodobé testy talířových pružin polysorb Dlouhodobé testy talířových pružin polysorb
síla pružiny Talířové pružiny X = vychýlení dolů [%]
Y = síla pružiny [N]

A = JTEM-10
B = A500TEM-10

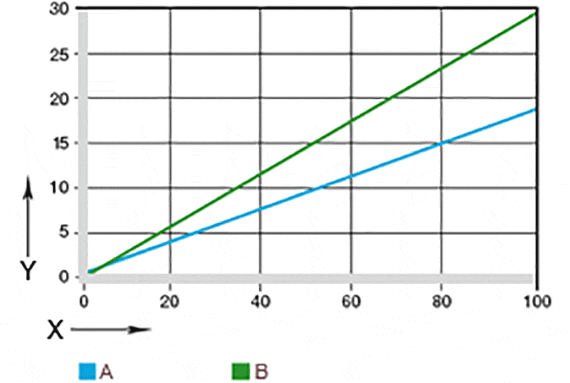

Obrázek 35.1: Síla pružiny závisí na procentu vychýlení měřeném ve velikosti instalace 10

Vliv okolní teploty na talířové pružiny X = Okolní teplota [°C]
Y = Maximální síla pružiny [N]

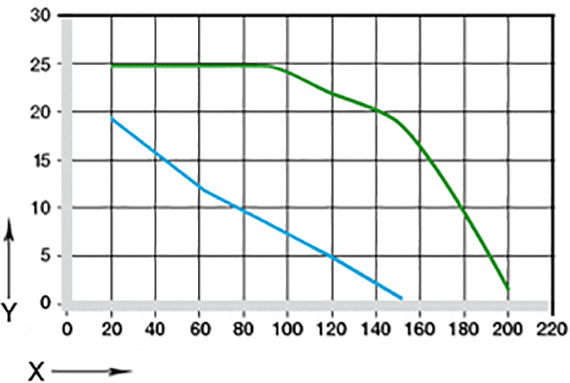

Graf 35.2: Vliv okolní teploty na sílu pružiny, měřeno na JTEM-10.
Rozměry podle normy DIN 2093

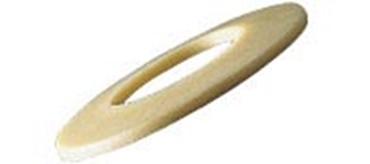

Rozměry talířové pružiny

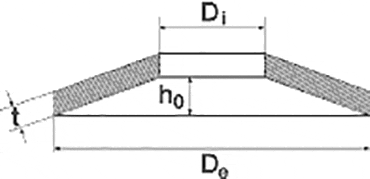

Výkres talířové pružiny

polysorb Dodávaný sortiment talířových pružin

De [mm]:



Di [mm]:


Č. dílu* Standardní hodnoty: Délka pružiny a zatížení
  De D1 t h0 F1,0 M
  [mm] [mm] [mm] [mm] [N] [g]
připraveno k přepravě za 24-48 hodin JTEM-05 10 5,2 0,5 0,25 5 0,04 4,33 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin JTEM-06 12,5 6,2 0,7 0,3 10 0,11 4,56 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin JTEM-08 16 8,2 0,9 0,35 16 0,2 4,60 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin JTEM-10 20 10,2 1,1 0,45 24 0,33 4,70 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin JTEM-12 25 12,2 1,5 0,55 45 0,85 5,32 EUR Pridat do nákupního košíku
připraveno k přepravě za 4 týdnů JTEM-16 31,5 16,3 1,75 0,7 65 1,44 5,98 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin JTEM-20 40 20,4 2,25 0,9 130 3,1 6,30 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin A500TEM-05 10 5,2 0,5 0,25 8 0,04 7,16 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin A500TEM-06 12,5 6,2 0,7 0,3 15 0,11 7,53 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin A500TEM-08 16 8,2 0,9 0,35 24 0,2 8,81 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin A500TEM-10 20 10,2 1,1 0,45 35 0,33 8,90 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin A500TEM-12 25 12,2 1,5 0,55 70 0,85 11,49 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin A500TEM-16 31,5 16,3 1,75 0,7 85 1,44 16,17 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin A500TEM-20 40 20,4 2,25 0,9 150 3,1 22,24 EUR Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Standardní hodnoty délky pružiny a zatížení jsou zaokrouhleny na průměrné hodnoty.
* Materiál:
iglidur® J: JTEM, Standard
iglidur® A500: A500TEM, vysoce teplotně a/nebo chemicky odolný

Symboly, popis a jednotky:

F = síla
S = pojezd pružiny
De = vnější průměr [mm]
D1 = vnitřní průměr [mm]
t = tloušťka jednoho talíře [mm]
h0 = maximální odpružení [mm]
F1,0 = síla pružiny při 100% odpružení [N]
M = hmotnost jednoho talíře [g]
připraveno k přepravě za 24-48 hodin
připraveno k přepravě za 4 týdnů
