Lineární osy s pohonem ozubeného řemene

Přehled náprav s ozubeným řemenem

Lineární osy drylin s pohonem ozubeným řemenem jsou vhodné pro mnoho polohovacích a seřizovacích úloh. Bezmazné profilové vedení drylin W slouží jako lineární vedení a ozubený řemen jako pohon. Zdvih je individuálně volitelný. Díky lehké konstrukci, která využívá polymer a hliník, mají lineární osy igus s pohonem ozubeným řemenem nízkou setrvačnost, takže jsou vysoce účinné.

Jak ve stísněných prostorech, tak v aplikacích vyžadujících podporu vysokého krouticího momentu nabízí řada lineárních jednotek s pohonem ozubeným řemenem správné řešení, a to jak jako samostatný systém, tak v portálových konstrukcích. Všechny osy s ozubeným řemenem drylin® lze objednat v konfiguraci připravené pro připojení s e-krokovými a stejnosměrnými motory drylin®. Na této stránce najdete různá provedení našich os s ozubeným řemenem. Pokud nemůžete najít tu správnou, naši odborníci vám rádi poradí.

Co najdete na této stránce:

Přehled našich os s ozubeným řemenem

Zde najdete přehled našeho produktového portfolia lineárních os s ozubenými řemeny. Ať už s reverzací, kompaktní nebo jako modulární systém - zde najdete tu správnou lineární jednotku.

Osa ozubeného řemene kompaktního typu

Kompaktní design

  • Provádí mnoho polohovacích úkolů
  • Možnost připojení motoru
  • Nízkoprofilové instalační výšky
Více informací i kompaktním typu
Protiběžné polohování s lineárními osami společnosti igus

Zpětné polohování

  • Rychlé nastavení vpravo/vlevo
  • Kompaktní s nízkoprofilovou dvojitou lištou Drylin W
  • S úhlovou přírubou
Více informací o protiběžných lineárních osách
Osy ozubených řemenů společnosti igus podle daného odvětví

Řada pro dané odvětví

  • Pro aplikace do -30 °C (LT)
  • Pro použití pod vodou (UW)
  • Pro styk se stříkající vodou (SW)
Více informací o sériích podle daného odvětví
Modulární osy s řemenovým pohonem

Otevřený modulární systém

  • Variabilní rozpětí hřídele 120/160/200 mm
  • Lehká hliníková verze
  • Verze z nerezové oceli nepodléhající korozi
Více informací o našich modulárních osách
Konzolová osa s pohonem ozubeného řemene

Konzolový pohon

  • Trvale instalovaná pohonná jednotka
  • Max. axiální zatížení: 50N
  • Lehký
Koupit konzolovou osu ZAW-1040
Elektrická osa ozubeného řemene

Osa s ozubeným řemenem a motorem

  • Definované délky zdvihu (300/500/1000 mm)
  • Bezúdržbový provoz bez externího mazání
  • Rychlá montáž
Koupit elektrickou osu ozubeného řemene
Modulární osy s řemenovým pohonem

Nízkoprofilová lineární osa ZLN-40

  • Nízkoprofilový design, výška 27 mm
  • Svislé zatížení od 30 N
  • S krokovými motory NEMA a stejnosměrnými motory EC/BLDC
Prodám plochou lineární osu ZLN-40
drylin® tandemový ozubený řemen osa 1080

Osa tandemového ozubeného řemene ZLWT

  • Kompaktní osa s tandemovým ozubeným řemenem se dvěma ozubenými řemeny v jedné jednotce
  • Připraveno pro připojení k motoru a řídicímu systému
  • výměnná ložiska drylin® W
Prodám tandemovou ozubenou osu pásu
Osa ozubeného řemene Econ

Osa ozubeného řemene Econ

  • Tichý provoz a nízkoprofilový design
  • Ozubené řemeny s pružinovým předpětím
  • eloxovaný hliníkový profil odolný proti zkroucení
  • Zatížení až 20 N
koupit osu ozubeného řemene econ

Výhody náprav s ozubeným řemenem

Pokud hledáte osu pro vysoké rychlosti a dynamické pohyby, jsou osy s ozubeným řemenem často první volbou. Zde se můžete seznámit s výhodami lineárního pohonu pomocí ozubeného řemene ve srovnání s jinými systémy:

100% samomazné

100% samomazné

Pokud požadujete tichý chod

Pokud požadujete tichý chod

Tenký design

Tenký design

Použití pod vodou s UW pásem

Použití pod vodou

Specificky pro nepřetržitý provoz

Specificky pro nepřetržitý provoz

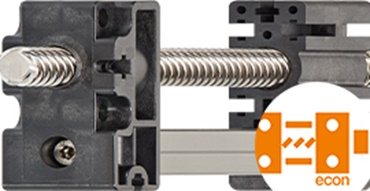

cenově výhodné lineární osy

Cenově výhodné

Konstrukce osy ozubeného řemene

Osa s ozubeným řemenem je univerzální systém, který se používá v různých aplikacích.Zde najdete všechny klíčové prvky, které tvoří konstrukci osy s ozubeným řemenem.

Průřez osy ozubeného řemene společnosti igus

1. Koncové podpěry s kuličkovým ložiskem
Průhyb je rozhodující součástí osy ozubeného řemene. Umožňuje ozubenému řemenu měnit směr a zajišťuje pohyb s nízkým třením. Kuličková ložiska s hlubokou drážkou nabízejí nízký valivý odpor a vysokou nosnost.

2. Bezmazné lineární vedení s polymerovými kluznými ložisky
Lineární vedení je zodpovědné za přesné vedení vozíku podél osy. Jsou zde použita bezmazná polymerová kluzná ložiska. Tato ložiska jsou bezúdržbová, tichá a odolná proti znečištění. Zajišťují pohyb s nízkým třením a vysokou přesnost polohování.

3. saně
Vozík je pohyblivým prvkem osy s ozubeným řemenem. Posouvá se po lineárním vedení a přenáší zatížení. V závislosti na aplikaci lze zvolit vozíky různých velikostí a provedení.

4. Polyuretanový (PU) nebo neoprenový ozubený řemen
Ozubený řemen přenáší pohyb z motoru na vozík. Polyuretanové (PU) a neoprenové ozubené řemeny jsou pro tento účel obzvláště vhodné materiály. Ozubené řemeny z PU mají vysokou pevnost v tahu, nízkou průtažnost a jsou odolné vůči olejům a chemikáliím. Neoprenové ozubené řemeny jsou odolné vůči teplotám a jsou vhodné pro aplikace ve středním rozsahu teplot.

5. Hliníková kolejnice
Hliníková kolejnice tvoří základní konstrukci osy ozubeného řemene. Je založena na naší osvědčené lineární technologii kolejnic drylin® W. Díky použitému materiálu je kolejnice lehká, tuhá a nekoroduje.

DDX

konfigurátor technologie pohonu

Osy ozubených řemenů na míru podle vašich přání

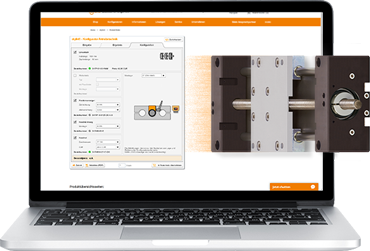

Pomocí online konfigurátoru pohonné techniky můžete zadat své požadavky a získat lineární pohony s vřetenem, ozubeným řemenem nebo ozubeným hřebenem, které si můžete nakonfigurovat podle svých potřeb. Motory, řídicí jednotky motorů a další příslušenství pro vaše lineární pohony si můžete objednat také přímo.

  • Rychlá a snadná konfigurace
  • Volitelné příslušenství
  • Podrobný seznam dílů
  • Rychlé dodání*
Ke konfigurátoru technologie pohonu*V našem internetovém obchodě najdete také předem nakonfigurované lineární pohony.

Příklady použití s nápravami s ozubeným řemenem

Roboty na moři - kontrola, čištění & opravy

Remotion je norská společnost, která vyrábí roboty pro ropný a plynárenský průmysl na moři. Roboty využívají magnetickou technologii k provádění nebezpečných operací, jako jsou inspekce, čištění a opravy konstrukcí pod i nad čarou ponoru. Naše řešení bezmazných ložisek, lineární technologie a pohonu spolu dokonale spolupracují a poskytují lehké a robustní řešení pro použití v prostředí s rozstřikující se vodou a pod vodou.

Přejít na aplikaci
technologie pohonu Příklad aplikace Remotion

3D tiskárna na beton l Bezmazné řešení pro prašné prostředí

Použití cementu vytváří v 3D tiskárně na beton vysokou prašnost, které musí výrobky odolávat. Dále je vyžadována co nejdelší životnost a rychlá údržba. Naše ložisková řešení a bezmazné lineární pohony zajišťují dlouhou životnost navzdory nečistotám a znečištění.

Přejít na aplikaci
Příklad aplikace technologie pohonu

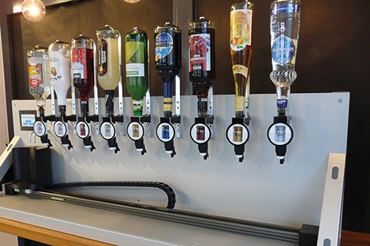

Technologie elektrického pohonu v automatizovaném polohovacím systému

Na rozdíl od tradičních systémů s kuličkovými ložisky s recirkulací pracují lineární kluzná ložiska drylin® na kluzných elementech. Tento přehled aplikací ukazuje nejrůznější oblasti použití bezúdržbových lineárních pohonů z produktové řady drylin®.

Přejít na aplikaci

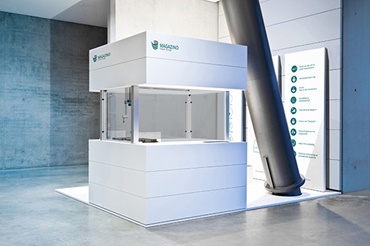

Technologie pohonu v jednotce na kompletování objednávek

Další příklady použití

Zde najdete mnoho dalších příkladů použití od našich zákazníků ze všech průmyslových odvětví. Objevte aplikace, ve kterých již byly použity lineární jednotky igus®.

Přejít na příklady aplikací
AWB

Vzorek bílé knihy zdarma &

Vzorek

Vzorek miniaturního olověného šroubu

Objednejte si nyní zdarma miniaturní lineární modul drylin® v praktickém kufříku na brýle a přesvědčte se o našich produktech na vlastní oči.

Vzorek zdarma
Bílá kniha o technologii pohonu

Bílá kniha ke stažení

Lineární osa s pohonem vodicím šroubem nebo ozubeným řemenem? Zjistěte, které pohonné prvky se vyplatí a kdy.

Stáhnout studii

Další informace o nápravách s ozubeným řemenem

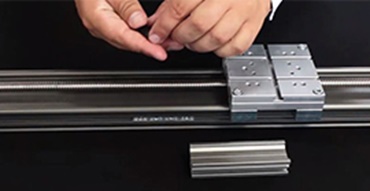

Existuje možnost snadné a rychlé údržby?

Snadná výměna vložky a úspora času

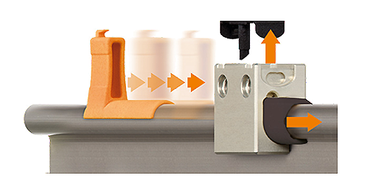

Inovativní polštářový blok drylin W WJ200UMA umožňuje ještě snazší výměnu vložky kluzného ložiska - u vašeho lineárního systému s pohonem ozubeným řemenem odpadá velká námaha při demontáži. Pomocí dodaného nástroje lze vložku kluzného ložiska vyměnit během několika sekund. To šetří drahocenný čas a snižuje náklady!

  • Přímá a chytrá údržba na kolejnici
  • Kluzný prvek odolný proti opotřebení z materiálu iglidur J200.
Koupit ložiskový domeček WJ200UMA
Ložiskové domky

Jaké technické údaje jsou k dispozici pro lineární jednotky s pohonem ozubeným řemenem?

Technická data: lineární osy s pohonem ozubeným řemenem

Materiál ozubeného řemene?
Maximální délka zdvihu?
Hmotnost bez zdvihu?
Zde najdete odpovědi na důležité technické otázky a přehled všech údajů.

Přejít na technická data
Technická data

Které motory mohu připojit k osám ozubeného řemene?

Automatizace s krokovými motory, stejnosměrnými motory a motory EC/BLDC
Společnost igus nabízí rozsáhlý sortiment elektromotorů pro lineární osy a obecnou průmyslovou manipulaci. Používají se hybridní krokové motory nebo stejnosměrné motory v pohonech s olověným šroubem, ozubeným řemenem a ozubenými koly. Elektromotory doplňují sortiment automatizační techniky igus. Celé manipulační systémy tak lze konfigurovat v kombinaci s lineárními osami s pohonem ozubeným řemenem.

Další informace o elektromotorech:
Elektromotor pro osu s ozubeným řemenem

Točivý moment pohonu a zatížení

drylin® Osa ozubeného řemene ZLW
Zde najdete informace o hnacím momentu a zatížení osy s ozubeným řemenem ZLW.

drylin® ZLW - Krouticí moment pohonu a zatížení
Točivý moment pohonu a zatížení
