Přehled lineárních os

Ten pravý pohon pro váš systém

Technologie pohonu drylin je tvořena širokou řadou produktů od lehkých lineárních os vyrobených z polymeru až po pevná řešení z nerezové oceli. Tyto výrobky fungují bez externích maziv. Pohyb lineárních os probíhá pomocí vodicích šroubů, ozubených řemenů nebo stojanů. Společnost igus nabízí zákazníkům vhodná řešení pro co nejindividuálnější aplikace. Délka zdvihu je ve všech systémech libovolně volitelná a lineární jednotky lze implementovat pomocí volitelně dostupného vybavení v podobě ručních koleček nebo různých motorů. Polohovací stoly poháněné vodicími šrouby jsou preferovaným řešením pro aplikace s vysokými axiálními střižnými silami, a vyžadují tudíž vysokou přesnost.

Lineární moduly lze bez ohledu na daný model vybavit trapézovými vodicími šrouby nebo vodicími šrouby s vysokým stoupáním.  Lineární osy s pohonem ozubeného řemene jsou navrženy pro dlouhé pojezdy a maximální rychlosti v aplikacích s vysokou mírou opakovatelnosti a krátkými dobami cyklů.

 Lineární jednotky umožňující vysokou rychlost a dlouhé pojezdy s přímým přenosem síly prostřednictvím stojanů nabízejí další výhody, jako je možnost nezávislého pohybu více vozíků bez vůle v rámci jednoho systému.

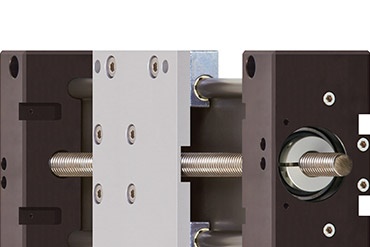

Lineární osy s pohonem vodicího šroubu

Lineární pohony s vodicím šroubem

  • Cenově výhodné a přesné nastavení formátu
Lineární osy s pohonem vodicího šroubu
Lineární osy s pohonem ozubeného řemene

Lineární pohony s ozubeným řemenem

  • Velmi efektivní díky nízké setrvačnosti
Lineární osy s pohonem ozubeného řemene

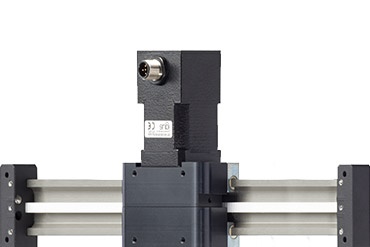

Konzolové osy

Lehká konzolová osa

  • Maximální přesnost i na dlouhých pojezdech
Konzolové osy

Pohon vodicího šroubu: výhody a nevýhody

Kdy použít?

  • Pro nastavování formátu
  • Pro extrémní prostředí
  • Pokud požadujete levné a jednoduché řešení
  • Pokud požadujete korozivzdorné řešení
  • Pokud požadujete tichý provoz

Kdy nepoužít?

  • Pokud požadujete vysoká zatížení a dynamické síly
  • Pokud požadujete opakovatelnou přesnost < 0,1 mm
  • Pokud požadujete vysoký výkon v nepřetržitém provozu

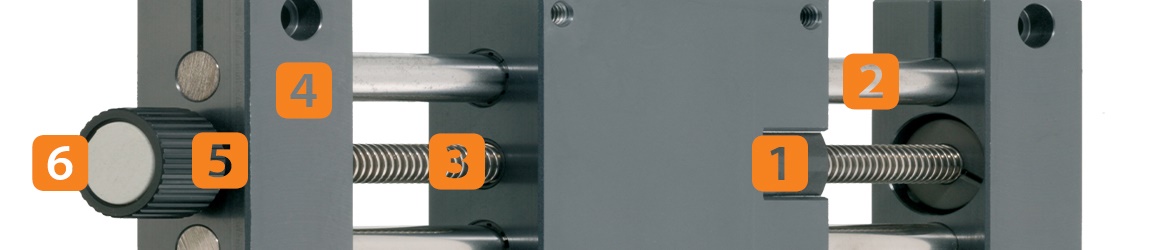

Struktura osy vodicího šroubu igus


Průřez osy vodicího šroubu společnosti igus
1

 Bez nutnosti mazání díky polymerovým ložiskům a polymerovým maticím

2

 3 materiály hřídelí

3

 8 stoupání trapézových závitů, 4 závity s vysokým stoupáním

4

 Základní materiál z nerezové oceli, hliníku, zinku nebo polymeru

5

 Vodicí šroub vyrobený podle výkresu nebo samotná hnací hřídel

6

 Dostupné příslušenství


Pohon ozubeného řemene: výhody a nevýhody

Kdy použít?

  • Rychlé polohování malých nákladů
  • Pro nízkoprofilovou strukturu
  • Tichý a nepřetržitý provoz
  • Použití pod vodou s UW pásem
  • Základní verze jako levné řešení

Kdy nepoužít?

  • Pokud požadujete vysoká zatížení při vysokých rychlostech
  • Pokud potřebujete přesnost polohování < 0,1 mm

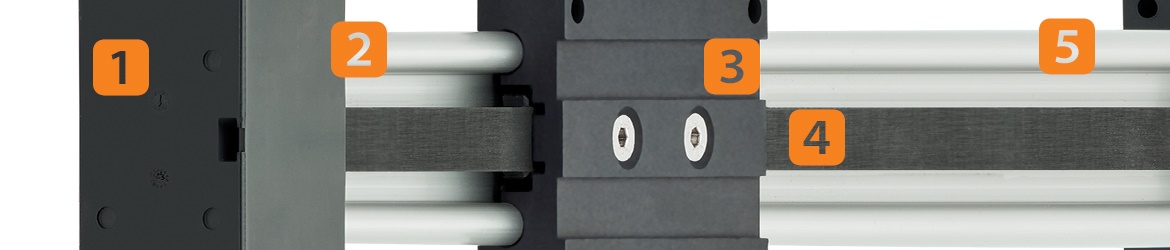

Struktura osy ozubeného řemene igus


Průřez osy ozubeného řemene společnosti igus
1

 Koncové bloky s kuličkovými ložisky

2

 Samomazné lineární vedení s polymerovými kluznými ložisky

3

 Volitelná délka vozíku

4

 Polyuretanový (PU) nebo neoprenový ozubený řemen

5

 Tvrděeloxovaný hliník


Lineární pohon se stojanem: výhody a nevýhody

Kdy použít?

  • Aplikace typu pick-and-place s vysokou dynamikou
  • Pro kompaktní strukturu aplikace
  • Jako osa Z ve víceosových portálech

Kdy nepoužít?

  • Vysoká zatížení
  • Samosvornost
  • Oblasti použití s velkým množstvím nečistot

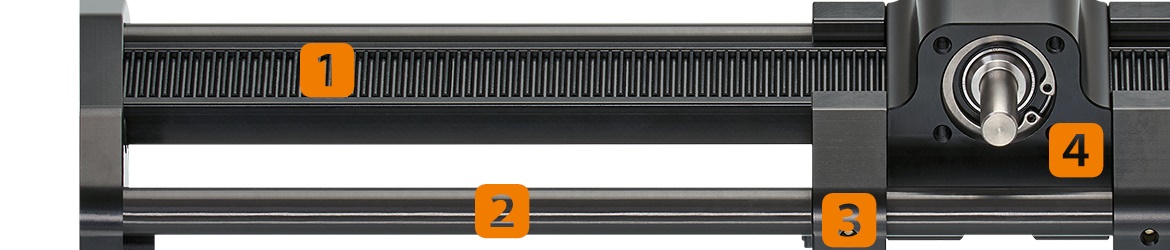

Struktura osy stojanu igus (osa Z)


Průřez osy stojanu společnosti igus
1

 Přímý převod síly pomocí stojanu

2

 Torzní odolnost díky hliníkové duté hřídeli drylin AWMR

3

 Samomazné a bezúdržbové díky lineárním vložkám drylin R

4

 Dynamická hmotnost (0,9 kg) umožňuje rychlý provoz


Konfigurátor technologie pohonu drylin

Od zkompletovaného systému pohonu vás dělí pouhých několik kroků

S online konfigurátorem pro technologii pohonu získáte vhodný systém technologie pohonu na základě vašich požadavků. Zároveň máte možnost si vyžádat nebo objednat jak motory, tak další příslušenství jako například systém ovládání motoru.

  • Rychlá a snadná konfigurace
  • Volitelné příslušenství
  • Podrobný seznam dílů
  • Rychlé dodání
Nakonfigurujte systém technologie pohonu nyní

Radiální souprava

Správné vyrovnání motoru pro lineární osu

V našich pokynech se dozvíte, jaké vyrovnání elektrických přípojek, např. pro motor, enkodér nebo brzdu, je nejvhodnější pro lineární osu.
Vyrovnání definujeme ve stupních (při pohledu na motor zezadu).


Příklady použití u zákazníků


Další informace

Cenově výhodné lineární osy drylin® econ

Vhodné modely vstupní úrovně | drylin econ

Zde najdete cenově výhodné lineární moduly pro úkony spojené s polohováním a seřizováním.
Videa ukazující montáž technologie pohonu drylin®

Montážní videa | Technologie pohonu drylin

Užitečné tipy pro montáž technologie pohonu drylin společnosti igus.
