Na světě se používá více než 1 000 systémů s konvenčními kladkovými řetězy e-chain®. V průmyslu, zejména v oblasti stavebních jeřábů, stoupají nároky na vzdálenost pojezdu, plnicí hmotnosti, speciální a vysoké rychlosti a současně na tichý provoz. igus® naplňuje tyto požadavky systémem P4. Zařízení tohoto typu navrhují naši projektanti. Rádi vám předložíme nabídku. Můžete si o tom s námi popovídat.

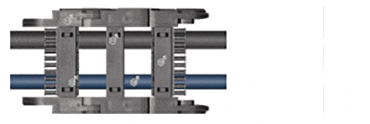

Rozteč článků řetězu s kladkami i bez nich je stejná
Kladky horní větve vedou přes kladky na spodní větvi, nikoli nad nimi, jako v předchozí konstrukci. Předchází se tím vzniku nežádoucích hrbolů
Záchytná kladka je součástí boční desky
Velké vzdálenosti (až 800 m), vysoké dodatečné zatížení (až 30 kg/m)
Pro velmi velké pojezdové vzdálenost a vysoké rychlosti až 10 m/s.
Příčníky autoglide zajišťují bezpečné vedení na velmi dlouhé pojezdové vzdálenosti
Dostupné ve 4 vnitřních výškách (32, 42, 56, 80 mm)
Modulární konstrukční sada pro P4 s stavebnice s vnitřním dělením ze systému E4

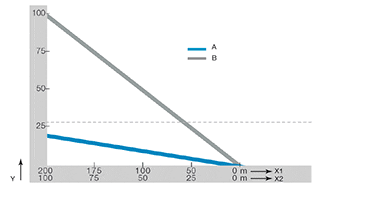

Pro pohyb řetězu energy chain pod 25 % je vyžadováno velké snížení hnací síly

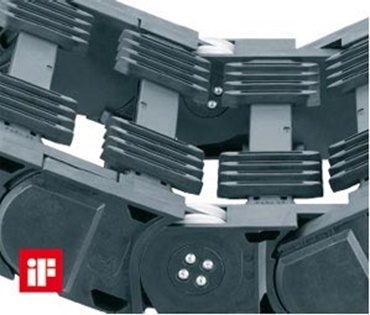

Systém igus® P4 s nízkou údržbou a spolehlivým systémem dodávky energie lze implementovat na dlouhé vzdálenosti až do vzdálenosti 800 m pro vybavení jeřábu nebo dopravníkové systémy. Horní a spodní větev jsou vzájemně posunuty. Znamená to, že nic se nevalí přes optimalizované trio plastové kladky, ale místo toho se valí po průběžném širokém valivém povrchu. Hřebenové opěry AUTO-GLIDE a speciální systém žlabu spolehlivě navádí řetězy P4 e-chain®. Ideální pro aplikace s vysokými rychlostmi pojezdu (až 10 m/s) a velkými plnicími hmotnostmi (až 30 kg/m)

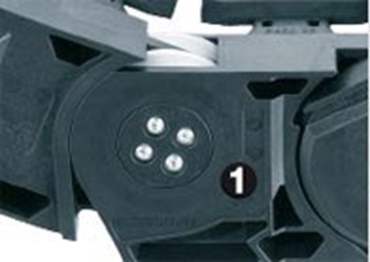

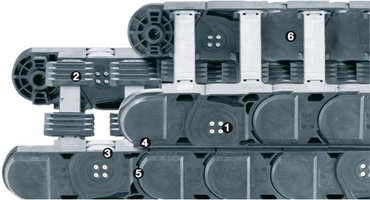

Na údržbu nenáročné válečkové řetězy e-chain system® optimalizovanými trio plastovými kladkami

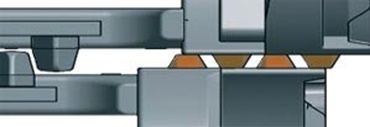

2Hřebenové opěry AUTO-GLIDE

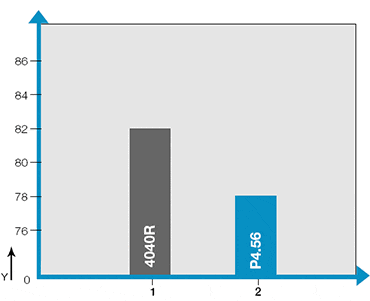

3Speciální konstrukce kladek a článků řetězu je proto mimořádně tichá.
4Horní a spodní větve se odvalují na sobě
5Stejná rozteč kladek/článků řetězu
64 vnitřní výšky 32 mm, 42 mm, 56 mm a 80 mm k dispozici

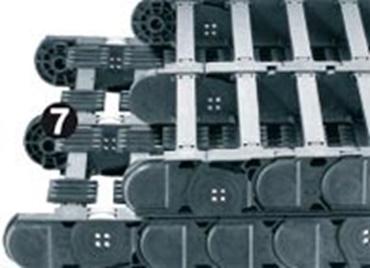

7Řešení s prodlužovacími články je k dispozici pro ještě větší plnicí hmotnosti s vnitřní výškou 56 a 80 mm
8K dispozici jsou robustní ocelové spojovací prvky

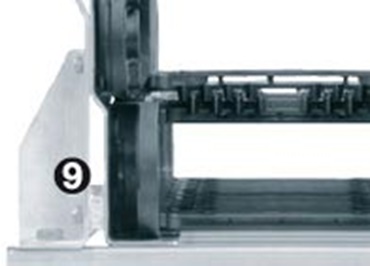

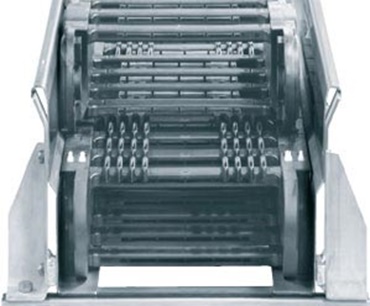

9K dispozici je speciální systém žlabu P4
Profil valivého řetězu: vnitřní výška 32 mm – pro velmi vysoké plnicí hmotnosti a rychlosti.
Profil valivého řetězu: vnitřní výška 42 mm – pro velmi vysoké plnicí hmotnosti a rychlosti.
Profil valivého řetězu e-chain®: vnitřní výška 56 mm – pro velmi vysoké plnicí hmotnosti a rychlosti.
Profil valivého řetězu: vnitřní výška 80 mm – pro velmi vysoké plnicí hmotnosti a rychlosti.
Profil valivého řetězu e-chain®: vnitřní výška 80 mm – pro velmi vysoké plnicí hmotnosti a rychlosti.
Typická průmyslová odvětví a aplikace
Jeřábové technologie (vnitřní/venkovní)
Systémy automatizovaného ukládání a vyzvedávání
Konstrukce závodu
Portálový robot
Technologie zpracování materiálů
Hornictví
Ocelárny
