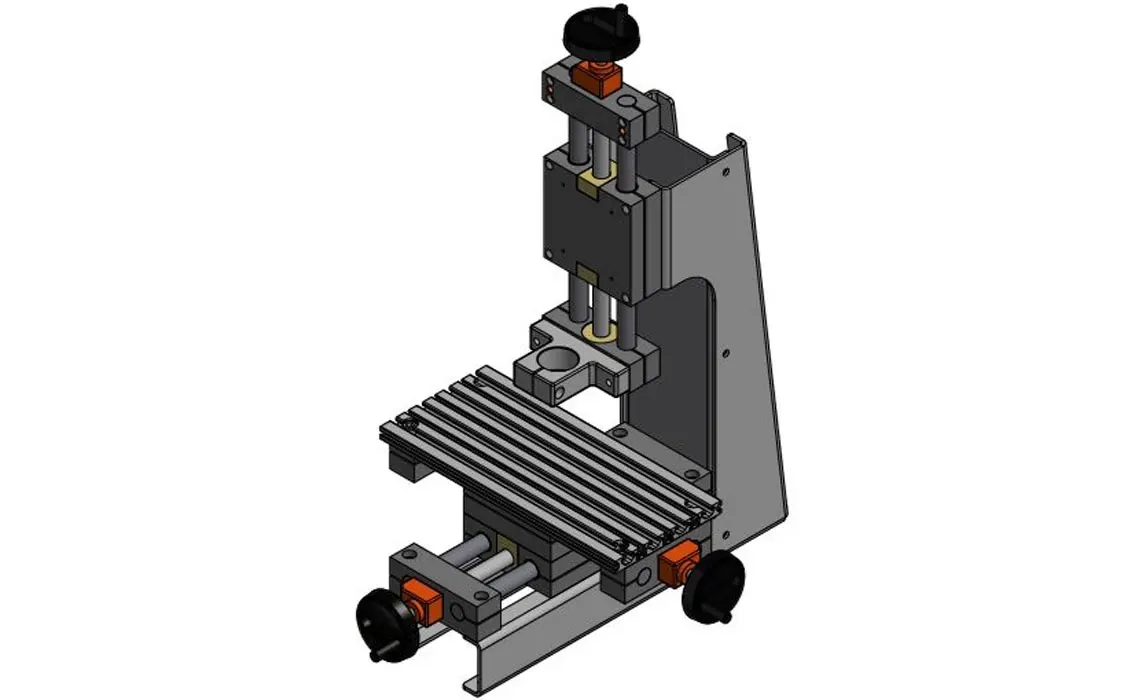

Nastavení stolu XY pro stolní frézku
Pro toto seřízení stolní frézky byly použity XY stoly SHT. Křížové stoly zaujmou jednoduchým a přesným polohováním v libovolném směru pomocí ručních koleček. Robustní konstrukce a odolnost vůči nečistotám navíc zaručují bezúdržbové použití a velmi dlouhou životnost.

XY table-adjustment-for-table-mill
XY table-adjustment-for-table-mill

O použitých produktech

Pro stolní frézku byly použity lineární moduly drylin® SHT, a to především díky jejich odolnosti vůči nečistotám a naprosto bezúdržbové specifikaci. Ruční kolečko a závitová tyč s nízkou vůlí umožňují velmi přesné vyrovnání frézovaného dílu. Všechny produkty použité pro stolní frézku lze objednat rychle a na několik kliknutí. Data CAD a seznam dílů jsou k dispozici ke stažení.

Popis produktu

SHT-20-C1AZ2-C0C0B-0A1G0-150

  • drylin® SHT-20 lineární modul, hřídele z nerezové oceli
  • Trapézové závitové vřeteno s kluzným ložiskem TR18x4 z nerezové oceli.
  • Obráběný čep vřetena 12h9x26mm
  • Posuvné zařízení Quattro, verze s předpětím.
  • Hliníkový příčník
  • Ukazatel polohy pro vodorovnou montážní polohu
  • ruční kolo Ø 80 (s pevnou rukojetí), montáž 0°
  • zdvih 150 mm
  • Délka systému bez příslušenství (I+zdvih): 352 mm
Lineární modul SHT

1x tabulka SHT XY

instalační velikost:

12 = hřídel Ø 12 mm, TR10x2

nastavení vůle:

Standardní provedení

Materiál hřídele:

AWM = tvrdě eloxovaný hliník

délka zdvihu:

250 mm.

ruční kolečko:

ano

Objednací číslo:

SHT-12-C1AT1-A0C0B-0A0A0-SA

Cena:

402,11 €/kus

SHT-XY20-A1AZ2-C0C2B-0A1G0-150

  • drylin® SHT-XY-20 XY stůl, hřídele
  • z nerezové oceli Trapézové vřeteno s kluzným ložiskem a závitem TR18x4 z nerezové
  • oceli. Obráběný
  • čep
  • vřetena 12h9x26mm, provedení s předpětím. Hliníkový příčník Vyrovnání
  • hnacího čepu vpravo Ukazatel polohy pro vodorovnou montážní polohu, ruční kolečko Ø 80 (s pevnou rukojetí), namontované pod úhlem 0°.
  • zdvih 150 mm
  • Délka systému bez příslušenství (I+zdvih): 352 mm

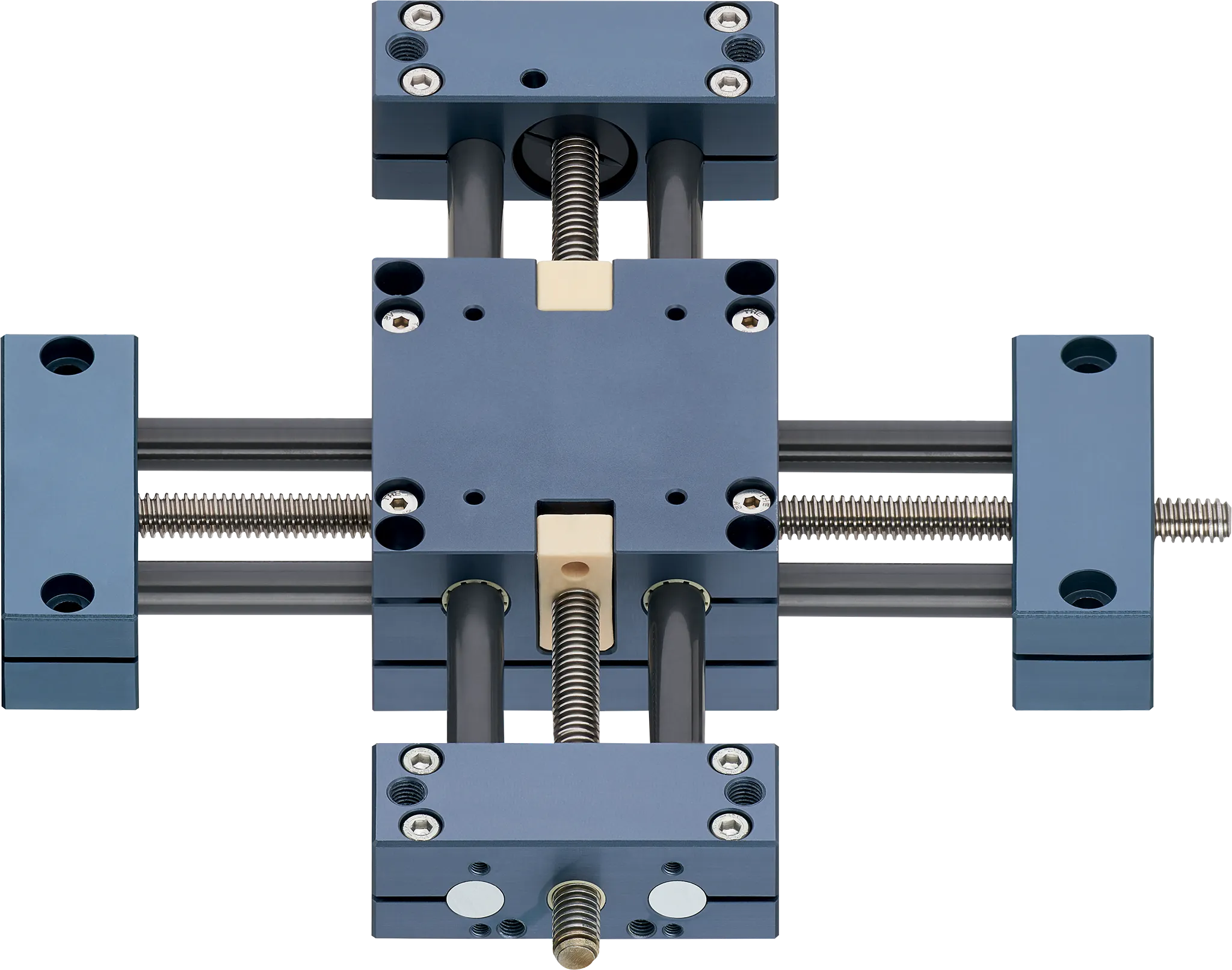

SHT XY – Stůl XY s pohonem vodicího šroubu

1x tabulka SHT XY

instalační velikost:

12 = hřídel Ø 12 mm, TR10x2

nastavení vůle:

Standardní provedení

Materiál hřídele:

AWM = tvrdě eloxovaný hliník

délka zdvihu x:

x x: 250 mm

délka zdvihu y:

250 mm

ruční kolo:

ano

Upevnění ručního kolečka: 250 mm: 250 mm: 250 mm: 250 mm: 250 mm: 250 mm: 250 mm: 250 mm:

pravé

Objednací číslo:

SHT-XY20-A1AZ2-C0C2B-0A1G0-150

Cena:

Cena: 747,92 € / kus

Stáhnout CAD soubor
Stáhněte si seznam dílů
