Vřetena s trapézovým závitem pro rychlé upevnění

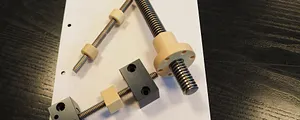

Jednotlivé moduly lze automaticky umístit kamkoli v rámci HBW pomocí manipulačního zařízení (LAM) skladovacího a vychystávacího stroje (SRM) a bezpečně je upevnit pomocí upínacího mechanismu. Hlavními součástmi tohoto patentovaného řešení jsou dvě vřetena s jedním startem drylin® trapézovým závitem vlevo/vpravo na modul. Jsou samosvorné, což znamená, že matice vodicího šroubu nebo vřeteno se nemohou bez vnější síly pohybovat v důsledku úhlu boku a kluzného tření. Kromě toho jsou k dispozici levé a pravé otočné matice vřeten drylin® z materiálu iglidur® J. Celkové řešení je bezúdržbové a bezmazné a je vhodné zejména pro použití v chladu (-30 °C), horku (+80 °C) a vlhku, například ve skladech potravin. Zde jsou kovové systémy postiženy korozí.

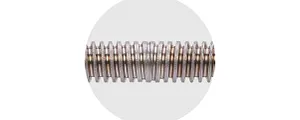

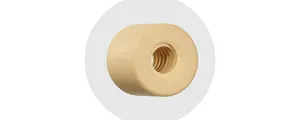

Konstrukční výhodou tohoto řešení igus® je, že pro každý technický požadavek jsou k dispozici závitová vřetena drylin® a matice vodicích šroubů z kompletního sortimentu. Zahrnuje olověné šroubové matice z pěti různých bezmazných vysoce výkonných polymerů iglidur®, s lichoběžníkovým a strmým závitem, válcového typu nebo s přírubou. "Vřetena s lichoběžníkovým závitem a odpovídající maticí olověného šroubu jsou komponentou důležitou z hlediska bezpečnosti," říká Adriany. "Pokrývají širokou škálu geometrií bez ohýbání."

Kromě toho se vřetenová ložiska používají v bezpečnostní platformě RBG jako pevná a plovoucí ložiska. Používají se k upnutí nebo sevření vřetena tak, aby bylo zajištěno v pevném ložisku a nedošlo tak k vypáčení závitu. Plovoucí ložisko je osazeno kluzným ložiskem igus®, takže vřeteno je dodatečně podepřeno, může se rozšiřovat a lze jej také snadno nastavit zvenčí.

Údržba ve velkých výškách
Skladovací a vychystávací stroje ve skladovacích a vychystávacích linkách musí být pravidelně servisovány nebo v případě potřeby musí být závady rychle odstraněny, aby se předešlo prostojům a/nebo poruchám. To často funguje v dobrodružných podmínkách. Dočasná opatření jsou na denním pořádku. Ta jsou zpravidla nejen pracná a časově náročná, ale často i životu nebezpečná. S plošinou RBG pro ochranu proti pádu se montéři snadno dostanou na své pracoviště ve velkých výškách a mohou se bezpečně pohybovat. Most spojující protilehlé police lze dokonce nainstalovat v několika jednoduchých krocích. Možné jsou i teleskopické mostní moduly. Toto řešení nejen výrazně usnadňuje práci a zvyšuje bezpečnost při každodenním provozu, ale také šetří čas a peníze.

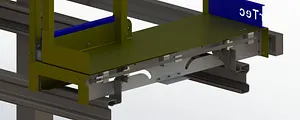

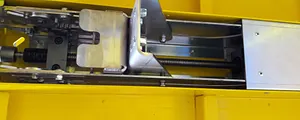

Bezpečnostní plošina je přizpůsobena na míru. "Každý upínací mechanismus je individuálním řešením, které odráží skutečné podmínky regálového systému ve výškovém skladu," uvádí Adriany. "Našim zákazníkům z nejrůznějších odvětví nabízíme modulární systém, který lze přizpůsobit podle potřeby." Jednotlivé moduly se upínají do vysokoregálového skladu podle potřeby na místě pomocí upínacího mechanismu. Dvě vřetena s lichoběžníkovým závitem s levým a pravým závitem a matice s lichoběžníkovým závitem jako hlavní součásti zajišťují bezpečné upevnění plošiny na místě. Na matici vodicího šroubu je upínací botka, která se upíná na podélné profily prostoru police jako svěrák a zabraňuje ohýbání. "Díky samosvornosti vřetena se jedná o poměrně jednoduchý a vysoce účinný mechanismus," říká Adriany. I přes obrovské síly působící na vřeteno a matici vodicího šroubu (max. stat. F = 3 519 N axiálně na matici vodicího šroubu) zůstává upnutí vždy stejné a zajišťuje potřebnou bezpečnost. Další integrované optické zobrazovací prvky zvyšují snadnost používání bezpečnostní platformy RBG.
