Naše zkušební laboratoř pro kluzná ložiska iglidur®

Díky svým tribologickým vlastnostem splňují naše plastová ložiska nejvyšší požadavky na dlouhou provozní životnost bez nutnosti dodatečného mazání. Abychom dosáhli této kvality, rozšířili jsme naši zkušební laboratoř na celkovou plochu 1 500 m² a každoročně provádíme více než 135 bilionů zkušebních pohybů. Testujeme a vyvíjíme materiály a pouzdra v reálných podmínkách s cílem nabídnout vám nejlepší polymerní řešení pro vaši aplikaci. Plastová ložiska jsou optimalizována pro použití v pohyblivých systémech a díky svým specifikacím otevírají nové možnosti v oblasti typu. Základní polymery, pevná maziva a výztužné materiály jsou kombinovány tak, aby pouzdra splňovala všechny specifikace požadované pro dané použití. Zkoušky se zaměřují na tlačné/tažné síly, koeficient tření, opotřebení, otěr a hnací síly v kombinaci s různými rychlostmi a zatížením ložisek.

Co je testováno a jak?

V testovacím centru iglidur a igubal se ložiska a materiály podrobují náročným zkouškám zaměřeným na jejich vlastnosti z hlediska namáhání, opotřebení a tření. Další parametry, jako jsou vysoké a nízké teploty, velké zatížení a rychlost, se nastavují podle požadavků zkoušky. Zkušební laboratoř disponuje přibližně 50 zkušebními zařízeními, na nichž se současně provádí více než 300 zkoušek. Každý rok také provádíme přibližně 11 300 tribologických zkoušek na zhruba 250 nově vyvinutých plastových směsích. Aby se zajistilo, že se nové konstrukce osvědčí při pozdějším používání, jsou vystaveny nejen vnějším vlivům, ale také různým směrům pohybu a zatížením – rotačnímu, kloubovému, lineárnímu a převracovacímu.

Kromě toho testujeme naše komponenty z hlediska jejich chování v případě znečištění, za velmi odlišných povětrnostních podmínek a dokonce i při otřesech a nárazech. Výsledky našich testů se ukládají do databází a začleňují se do online nástrojů.

Jaké jsou zkušební zařízení v zkušební laboratoři pro zkoušky pouzdra?

Zkušební zařízení čelního nakladače

Zkouška: míra opotřebení při otáčení
Nosnost až 500 kg
Provozní tlak: až 200 barů
Vmax: 4 cykly za minutu při plném výkyvu

Další informace o zkušebním zařízení pro čelní nakladače

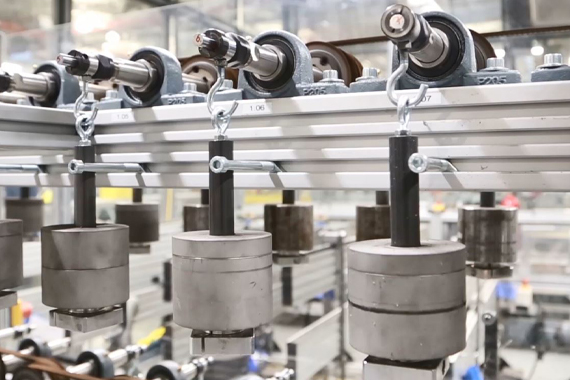

Opotřebení způsobené otáčením

Zkouška: míra opotřebení při otáčení
Zatížení na jeden ložiskový bod v rozmezí 100 N až 1000 N
Povrchová rychlost v rozmezí 100 až 1 300.
Dostupné průměry hřídelí: 6, 8, 10, 12, 13, 14, 15, 16, 17, 18, 20 mm
Zkoušky při pokojové teplotě a až do 150 °C
Podvodní zkoušky

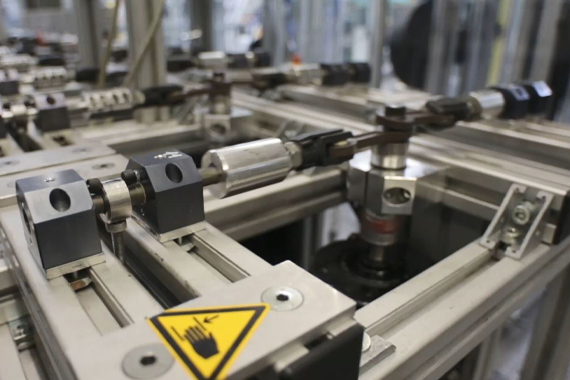

Zkouška lineárního opotřebení s krátkým zdvihem

Lineární opotřebení způsobené krátkým zdvihem

Zkouška lineární míry opotřebení
Zatížení na jeden ložiskový bod v rozmezí 10 N až 200 N
Povrchová rychlost v rozmezí 0,1 m/s až 0,3 m/s
Zkoušky při pokojové teplotě a až do 150 °C
Dostupný průměr hřídele 10 mm
Délka zdvihu: 5 mm

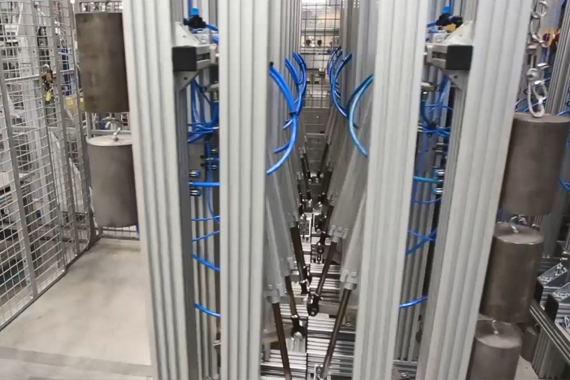

Kývavé opotřebení

Test rychlosti opotřebení při otáčivém pohybu
Zatížení na jeden ložiskový bod v rozmezí 25 N až 300 N
Povrchová rychlost 0,01 m/s (při průměru hřídele 10 mm)
Kyvný úhel 60°
Dostupný průměr hřídele: 10 mm
Testy při pokojové teplotě

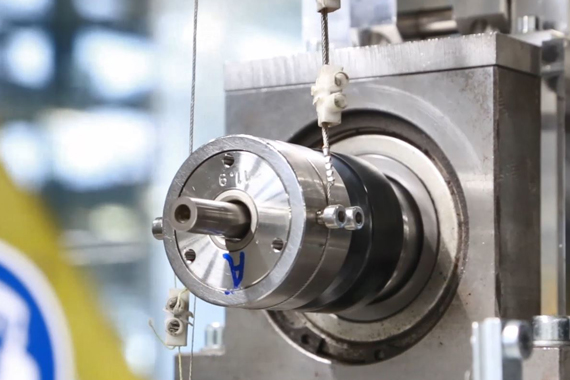

Koeficient tření

Zkouška koeficientu tření při otáčení
Zatížení na jeden ložiskový bod v rozmezí 10 N až 300 N
Povrchová rychlost v rozmezí 200 až 2 000 ot./min (rychlost závisí na průměru hřídele)
Dostupné průměry hřídelí: 6 až 20 mm
Testy při pokojové teplotě
Zkoušky při pokojové teplotě a až do 150 °C

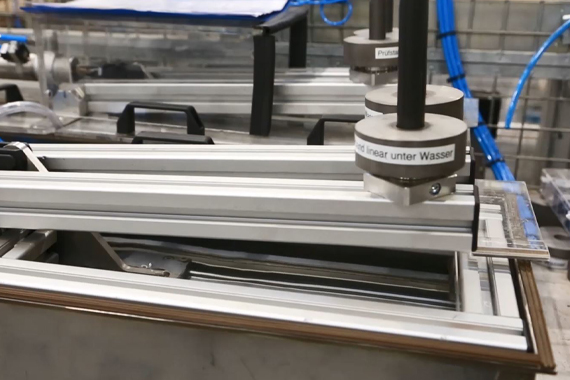

Testy lineární technologie pod vodou

Test rychlosti opotřebení při otáčivém pohybu
Nosnost až 100 N
Povrchová rychlost 0,01 m/s
Testy při pokojové teplotě
Dostupný průměr hřídele 10 mm

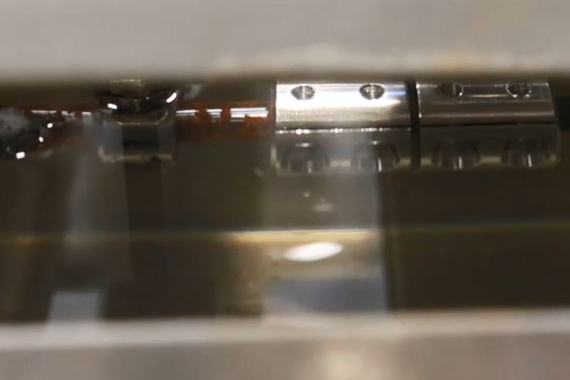

Zkušební zařízení pro testování otáčení pod vodou

Zkouška míry opotřebení při otáčení
Zatížení v rozmezí 10 N až 100 N
Povrchová rychlost v rozmezí 0,01 m/s až 0,3 m/s
Testujte při pokojové teplotě
Dostupný průměr hřídele 10 mm

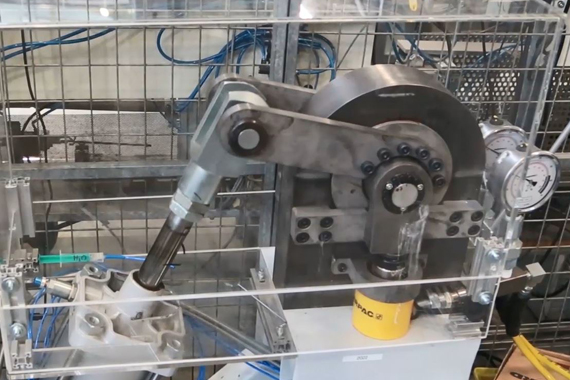

Zkouška zatížení hran

Zkouška opotřebení, bubnování
Zatížení v rozmezí 30 kN až 230 kN
Povrchová rychlost 0,01 m/s
Testy při pokojové teplotě
Dostupný průměr hřídele 40 mm

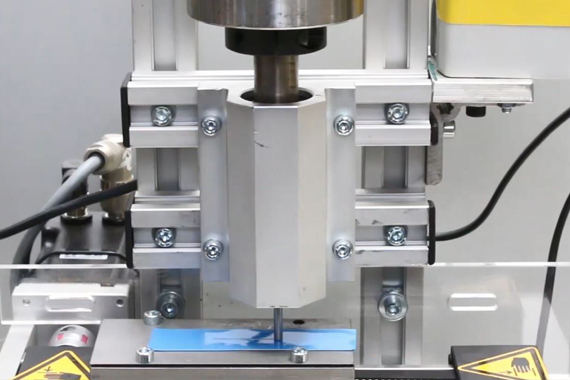

Zkušební zařízení pro lineární fólie

Zkouška lineární míry opotřebení
Zatížení v rozmezí 10 N až 60 N
Povrchová rychlost v rozmezí 0,01 m/s až 0,15 m/s
Testujte při pokojové teplotě
Průměr kolíku 4 mm a 10 mm

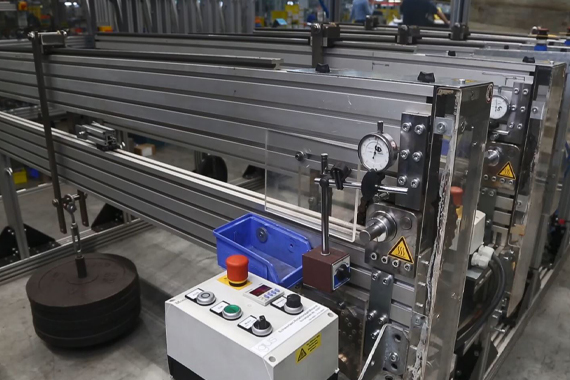

Extrémně náročná rotace

Zkouška míry opotřebení při otáčení
Zatížení v rozmezí 4 000 N až 52 000 N
Povrchová rychlost až 0,1 m/s
Testujte při pokojové teplotě
Dostupný průměr hřídele 20 mm

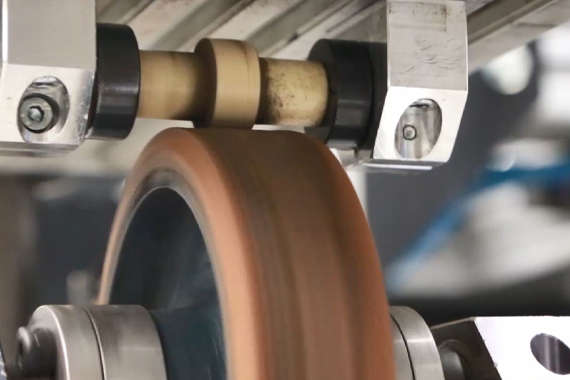

Zkušební zařízení pro zkoušku pádem

Zkouška opotřebení při válcování a bubnování
Zkoušky s celoplastové provedení válečkem, koncovým válečkem dopravníku, ocelovým válečkem s pouzdrem ...
Zatížení v rozmezí 10 N až 600 N
Povrchová rychlost v rozmezí 0,15 m/s až 1 m/s
Testujte při pokojové teplotě
Průměr hřídele od 6 mm do 20 mm

Jaké online nástroje obdrží data testů

Další využití výsledků zkoušek výrobků a materiálů je různorodé. Tyto údaje slouží k vývoji nových produktů a k dalšímu zdokonalování stávajících a jsou rovněž využívány k určení vhodných komponent pro konkrétní použití. Každý, kdo má zájem, může bezplatně využívat online nástroje z celé řady produktových oblastí. Každá produktová oblast má vlastní nástroje, jako je systém Expert, které srovnávají produkty podle požadavků, jako jsou vysoká pevnost v tlaku nebo radiální síly, a umožňují výpočet jejich životnosti.

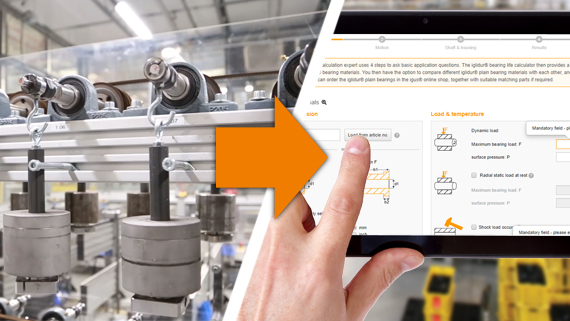

Testy ve zkušební laboratoři a online nástroje igus

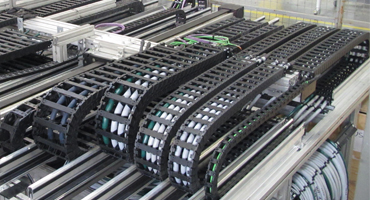

Různé oblasti zkušební laboratoře igus
