iglidur® – tolerance

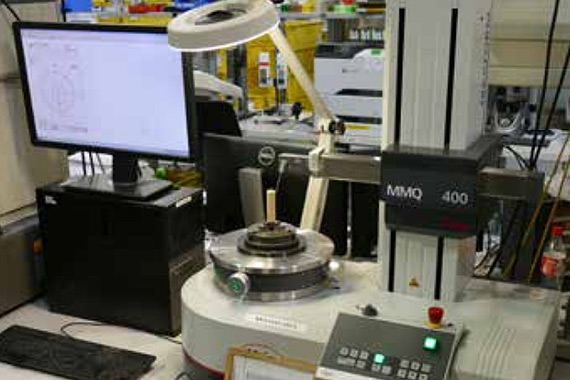

Obrázek 13: Měření vnitřního průměru zalisování kluzných ložisek
Instalační rozměry a tolerance kluzných ložisek iglidur® jsou funkcí tloušťky materiálu a stěny. U každého materiálu rozhoduje absorpce vlhkosti a tepelná roztažnost. Kluzná ložiska s nízkou absorpcí vlhkosti lze navrhnout s minimální vůlí ložiska. Základní pravidlo pro tloušťku stěny zní: Čím je stěna ložiska tlustší, tím větší musí být vůle.
Proto pro kluzná ložiska iglidur® existují různé třídy tolerancí. V rámci těchto tolerancí mohou kluzná ložiska iglidur® v souladu s montážními doporučeními operovat v rozsahu povolených teplot a při vlhkosti až 70 %. V případě vyšší vlhkosti vzduchu nebo použití ložiska pod vodou je lepší upřednostnit materiály s nízkou absorpcí vlhkosti.
Kluzná ložiska iglidur® jsou kluzná ložiska určená k zalisování do standardních otvorů H7. Zalisování ložisko upevní v pouzdru a zároveň při něm dojde k vytvarování vnitřního průměru kluzného ložiska.
Test velikosti ložiska se provádí, když je ložisko namontováno do otvoru s minimálním zadaným rozměrem; a to jak pomocí číselníkového, tak přípojného měřidla.
Správný kalibr přípojného měřidla musí lehce projít zalisovaným ložiskem.
Na měřicí úrovni (srovnej obr. 13) se musí vnitřní průměr ložiska shodovat s číselníkovým měřidlem v rámci uvedené tolerance.
Obr. 13: polohy měricích linií (1, 2, 3 = měřicí linie)
Navzdory pečlivé výrobě a montáži ložisek se mohou objevit odlišnosti, které vedou k otázkám týkajícím se doporučených instalačních rozměrů a tolerancí.
Proto uvádíme seznam nejčastějších důvodů rozdílů. V mnoha případech vám tento pomocník pomůže rychle najít příčiny rozdílů:
Otvor není správně sražený, kvůli čemuž dojde při zalisování k seškrábnutí materiálu ložiska.
Byl použit středící čep, čímž došlo ke zvětšení vnitřního průměru při zalisování ložiska.
Otvor neodpovídá toleranci H7.
Kryt je vyrobea z měkkého materiálu, který se během zalisování ložiska roztáhl.
Hřídel nemá h toleranci.
Měření neprobíhá v rámci měricích liní.
