Lineární ložiska drylin® umožňují bezúdržbový a samomazný provoz strojních částí a vybavení, jehož funkce spočívá v relativních přímočarých pohybech mezi jednotlivými díly. Speciální vysoce výkonné plasty dry-tech® ložiskových pouzder zajišťují, že se se strojní prvky mohou pohybovat po hřídeli nebo profilovém vodiči potichu a s minimálním třením. Ve srovnání s lineárními řešeními s valivými prvky jsou pořizovací náklady až o 40 % nižší a nevznikají zde žádné další provozní náklady.

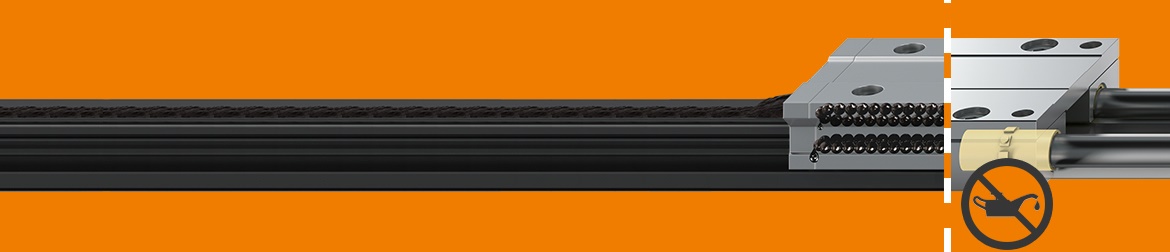

V případě lineárních kuličkových ložisek poskytuje hřídeli oporu jedna nebo více řad kuliček. K řádnému fungování potřebují systém recirkulujícího kuličkového ložiska, který vede kuličky zpět ve směru proti směru pohybu hřídele. Systém s recirkulujícím kuličkovým ložiskem a vysoké zatížení, jemuž jsou kuličky vystaveny kvůli tomu, že zatížení doléhá na malý bod, mají za následek potenciálně slabá místa a hluk. Systémy recirkulujících kuličkových ložisek lze nahradit lineárními ložisky igus® série drylin® téměř ve všech oblastech použití. Díky své jednoduché struktuře jsou lineární kluzná ložiska drylin® velmi málo náchylná k selhání. Provoz bez nutnosti mazání znamená, že strojní části zůstávají chráněné proti nečistotám, prachu a vlhkosti. Další výhodou je velmi tichý provoz lineárních ložisek drylin®.
Až o 40 % cenově výhodnější než vodicí systémy recirkulujících kuličkových ložisek
100% bezúdržbové a nevyžadující mazání
Odolné vůči korozi a hygienické
Odolnost proti opotřebení
Odolné vůči nečistotám, prachu a vlhkosti
Velmi tichý chod
Žádná minimální hodnota objednávky nebo minimální objednané množství
Dodání během 24–48 hodin
Životnost lze vypočítat online

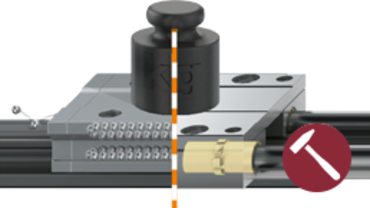

Využíváním kluzných prvků vyrobených z vysoce výkonných polymerů je lineární technologie drylin® zvláště odolná vůči opotřebení a má velkou výdrž i při velkém mechanickém zatížení.

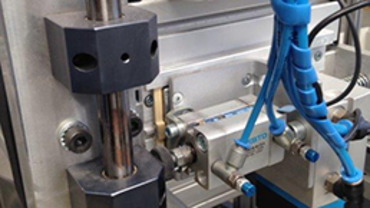

Přesnost je jedna věc, robustní lineární vodicí systémy jiná. Díky robustním lineárním pohonům drylin® vytváří společnost NOVASPORT (viz výše napravo) lemovačky do extrémních podmínek bez ztráty požadované přesnosti.
Lineární ložiskové systémy drylin® jsou odolné za mnoha podmínek použití: odolávají nečistotám, vlhkosti a kapalinám, vysokým a nízkým teplotám, silným vibracím a prudkým nárazům a úderům.

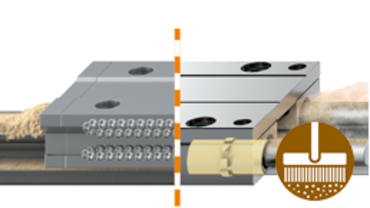

Oproti vodicím systémům recirkulujících kuličkových ložisek využívá lineární technologie drylin® kluzné prvky vyrobené z vysoce výkonných polymerů, které brání nalepení nečistot a prachu.

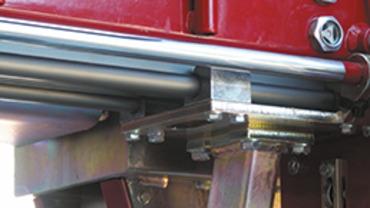

Mobilní pila s názvem Serra Maschinenbau GmbH musí skvěle pracovat, snadno se obsluhovat a jednoduše se kontrolovat a udržovat bez ohledu na počasí. Lineární technologie drylin® je odolná vůči nečistotám.
Technologii drylin® lze dokonce využít v místech, kde se nachází písek, piliny a prach. Důvodem je, že podobně jako u funkce sněžného pluhu, cizí látky jsou jednoduše vytlačeny z cesty díky stykové ploše mezi plastovým kluzným prvkem a vodicím systémem.
Materiály používané pro lineární vodicí systémy drylin® jsou vysoce odolné vůči různým médiím a byly testovány k použití pod vodou.

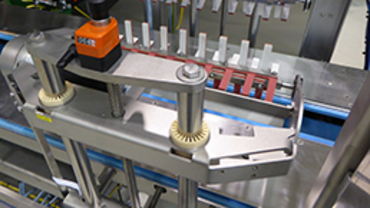

Zvláště v oborech výroby potravin a nápojů je třeba plnit zvláštní hygienické požadavky. Stroje a součásti nesmí korodovat, což platí i v případě tohoto štítkovacího stroje.

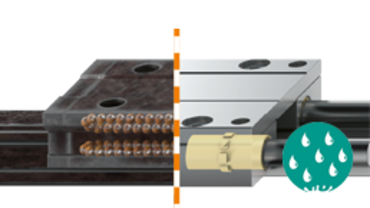

Kombinaci nerezové oceli s vysokým obsahem slitin (např. 1.4571) s vysoce výkonným polymerem (např. iglidur® X) lze popsat jako odolnou, i když se dostane do styku s mořskou vodou.

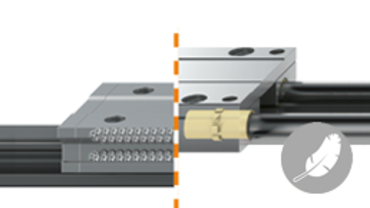

Konvenční vodicí systémy recirkulujících kuličkových ložisek jsou převážně tvořeny kovy, kdežto pro lineární technologii drylin® se používají lehké a výkonné polymery.
Vodicí systém drylin® vyrobený z uhlíkového vlákna byl použit v případě dronu – vodicí systém má nezbytnou stabilitu a zároveň je odolný a velmi lehký.
Lineární ložiskové systémy drylin® jsou navrženy pro montážní rozměry s malou výškou a nízkou hmotnost. Použití kluzných prvků vyrobených z plastu zaručuje nízkou hmotnost pro snadnou manipulaci.

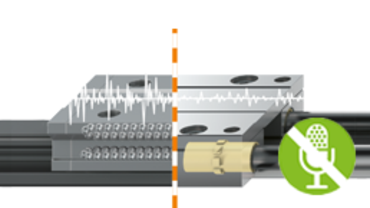

Díky kluzným prvkům mají výrobky drylin® vyrobené z vysoce výkonných polymerů průměrnou hlučnost 20 dB a jsou tak přibližně 4krát tišší než odpovídající lineární ložiska vyrobená z kovu.

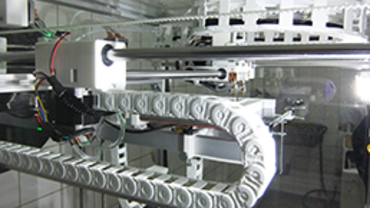

Vysoké zrychlení během tisku a rychlé lineární poyhyb způsobují silné vibrace. Požadavky na systémy 3D tisku společnosti Kühling&Kühling, ať už šlo o nízkou hlučnost, nebo potřebu montáže lineární technologie tlumící hluk, byly naprosto splněny pomocí technologie drylin®.
Lineární ložiskové systémy drylin® klouzají po plastu místo valení se po ocelových kuličkách. Výsledkem jsou významně nižší hlučnost a vibrace.

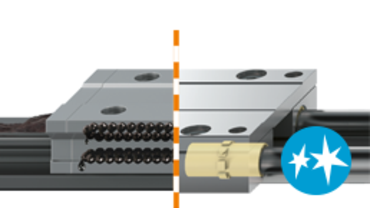

Díky kluzným prvkům nevyžadujícím mazání a vložce lineárních ložisek vyrobené z vysoce výkonných polymerů je lineární technologie drylin® zvláště čistá a hygienická.

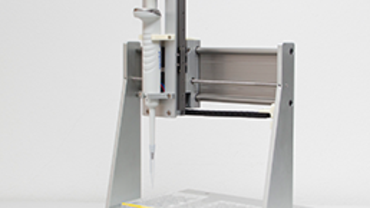

Čisté lineární vodicí systémy, které splňují extrémní hygienické požadavky ve farmaceutickém, biologickém, chemickém a lékařském oboru, jsou základem pipetovacích zařízení, která využívá univerzita v Lublani, která od takových zařízení také vyžaduje vysokou úroveň přesnosti.
Všechny lineární ložiskové systémy drylin® pracují bez externího mazání například olejem nebo plastickými mazivy a jsou tak velmi čisté. V čistých místnostech lze zcela vyloučit odlétávající kapky plastického maziva či olejovou mlhu.
Specifikace | Vlastnosti kluzných ložisek igus® | Vlastnosti valivých ložisek | Technické údaje kluzných ložisek igus® | Technické údaje valivých ložisek | Zvláště se to týká následujících oborů: |
|---|---|---|---|---|---|
| Přesnost | + | +++ | 0,02–0,15 mm | 0,02–0,15 mm | Obráběcí nástroje, opracování pomocí CNC fréz, výroba elektroniky |
| Zcela nepotřebuje mazání | +++ | + | Lékařství, obalový průmysl, potravinářský průmysl, čisté místnosti, spotřební zboží | ||
| Bezúdržbovost | +++ | + | Pro mnoho různých odvětví oboru | ||
| Výhoda nízké hmotnosti | +++ | + | Hliník přibl. 2,7 g/cm³ Polymer přibl.1,5 g/cm³ | Ocel přibl. 7,8 g/cm³ | Manipulace, automatizace, laboratoře, volný čas |
| Vysoce dynamická odezva v případě malých zatížení | +++ | + | Obalový průmysl, manipulace, automatizace | ||
| Vysoce dynamická odezva v případě vysokých zatížení | + | +++ | Obalový průmysl, manipulace, automatizace | ||
| Rozptyl délky zdvihu | +++ | ++ | Technologie kamer, textil | ||
| Koeficient tření | + | +++ | 0,15 - 0,3 µ | 0,001 - 0,05 µ | Ruční seřízení, otáčení |
| Citlivost na nečistoty | +++ | + | Obalový průmysl, výroba kamene, textil, výroba papíru, malířské vybavení | ||
| Tlumení hluku ¹ | +++ | ++ | 45–60 dB | 45–60 dB | Lékařství, laboratorní vybavení, nábytek |
| Cenová výhodnost | +++ | ++ | Pro mnoho různých odvětví oboru | ||
| Ochrana proti korozi | ++ | + | Plnicí systémy, chemikálie, potraviny | ||
| Magnetismus | + | +++ | Plasty, hliník | Ocel | Lékařství, testovací přístroje |
| Chemická odolnost | +++ | + | 1,4751 + iglidur® X | 1.4112 | Lékařství, potravinářství, elektrolytické pokovení, plnicí systémy |
| Kompatibilita modulů | +++ | + | Konstrukce vodicích pouzder, automatizace montážní linky | ||
| Tichý provoz bez vibrací | +++ | ++ | Technologie kamer, kontroly, lékařství, 3D tiskárna | ||
| Vhodnost pro krátký zdvih | +++ | + | Textil, manipulace | ||
| Snadná montáž a rychlá náhrada | +++ | + | Konstrukce vodicích pouzder, automatizace montážní linky | ||
| Tuhost | + | +++ | Obráběcí nástroje, opracování pomocí CNC fréz, výroba elektroniky | ||
| Dlouhé pojezdy o délce přesahující 10 m | ++ | + | Kamery, manipulace s materiálem, logistika | ||
| Tepelná odolnost | +++ | + | až +250 °C | Chemikálie | |
| Hladký chod | + | +++ | Ruční seřízení | ||
| Maximální zrychlení ² | +++ | ++ | 50 m/s² | 15 m/s² | Automatizace, manipulace |
| Maximální rychlost ² | +++ | + | 30 m/s | 5–10 m/s | Automatizace, manipulace |
Snadno zkontrolujte své použití, vypočítejte očekávanou životnost a určete tak potenciál výměn.
Ještě pořád si nejste jistí, zda jsou lineární ložiska drylin® správným řešením pro vaše použití? Objednejte si naši vzorkovnici zdarma.
Chcete-li byste najít alternativu stávajícího řešení? Chcete si s námi domluvit návštěvu vašeho pracoviště, abychom mohli probrat vaše konkrétní použití? Vyzkoušejte nás, těšíme se na váš dotaz.
Více než 500 zkoušek ročně v naší zkušební laboratoři o 250 m² ukazuje, že lineární řešení drylin® bez potřeby mazání dokáží nahradit kovové systémy recirkulujících kuličkových ložisek v mnoha použitích.
