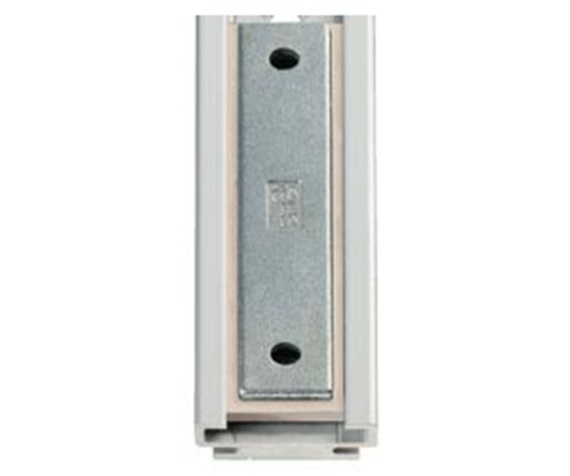

Nízkoprofilový lineární kluzný systém dlouhý drylin® N NK-04-27

Objednávka č. Max. délky kolejnic a C4 A3 C5=C6 h h1 K1* ly lz Hmotnost kolejnice Cena / m
  [L max.]       min. max.       [mm2] [mm2] [g/m]
připraveno k přepravě za 24-48 hodin NS-01-27 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 36,08 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin NS-01-27-UNGEBOHRT 3000 27 0 0 0 9 1,1 0 6524 588 290 32,84 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin NS-01-27-AR 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 43,31 EUR Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Pro neprovrtané kolejnice uveďte prosím v poznámce "Neprovrtané".
* Pro šrouby s vnitřním šestihranem tenké s válcovou hlavou

Verze 04: Dvojitý vozík s průchozím otvorem

Objednávka č. Hmotnost vozíku
  [g]
připraveno k přepravě za 24-48 hodin NW-11-27-80-LLY 25 9,57 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin NW-11-27-80-LLZ 25 9,57 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin NW-11-27-80-LLYZ 25 9,57 EUR Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Verze 11: Rozměry [mm] - Vozíčky vedení

Výr. č. H A C C1 C2 A2 H2 K2 K3 K4 Sp min. Dp Ø min. Hmotnost
  ±0,35                       [g/m]
připraveno k přepravě za 24-48 hodin NW-11-27-80-LLY 9,5 14 80 76 60 0 1,5 0 0 25
připraveno k přepravě za 24-48 hodin NW-11-27-80-LLZ 9,5 14 80 76 60 0 1,5 0 0 25
připraveno k přepravě za 24-48 hodin NW-11-27-80-LLYZ 9,5 14 80 76 60 0 1,5 0 0 25
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Objednávka kompletního systému

Konfigurace v několika krocích:

1. Volba počtu vozíků
2. Volba typu vozíků
3. Zadejte délku kolejnice v mm
4. Výběr možností vozíku
5. Výběr možností kolejnic.

Nápověda:

Podrobné informace naleznete níže ve výkresech a na níže uvedených stránkách. Můžete získat přesné specifikace verzí s plovoucím ložiskem v rámci pravidel návrhu.
1

Bez plovoucího ložiska

2

Plovoucí ložisko ve směru z

3

Plovoucí ložisko ve směru y

4

Plovoucí ložisko ve směru yz

drylin® NK-11-27-80 – Kompletní systém

Krok 1

Zadejte požadovaný počet vozíků.

technical drawing
Počet vozíků:
Pokračovat
drylin® N - Technické údaje
drylin® N - Konstrukční pravidla
X = Verze: jednodílný | Y = verze: vícedílná
připraveno k přepravě za 24-48 hodin
