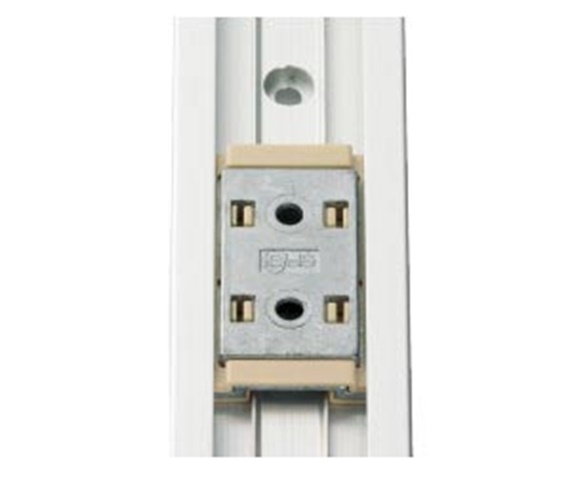

drylin® N - Nízkoprofilový lineární vodicí systém NK-01-40

Verze 01 s průchozím otvorem:

Objednávka č. Max. délky kolejnic a C4 A3 C5=C6 h h1 K1* ly lz Hmotnost kolejnice Cena / m
  [L max.]       min. max.       [mm2] [mm2] [g/m]
připraveno k přepravě za 24-48 hodin NS-01-40 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 42,27 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NS-01-40-UNGEBOHRT 3000 40 0 0 0 8,7 1,3 26400 970 450 37,83 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin NS-01-40-AR 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 48,61 EUR Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Pro neprovrtané kolejnice uveďte prosím v poznámce "Neprovrtané".
* Pro šrouby s vnitřním šestihranem tenké s válcovou hlavou

Verze 01 s průchozím otvorem:

Objednávka č. Označení Hmotnost vozíku
    [g]
připraveno k přepravě za 24-48 hodin NW-01-40 Zacvakávací vozík 30 8,69 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-01-40-LLY Zacvakávací vozík, plovoucí ložisko ve směru y 30 8,68 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-01-40-LLZ Zacvakávací vozík, plovoucí ložisko ve směru z 30 8,68 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-01-40-LLYZ Zacvakávací vozík, plovoucí ložisko ve směrech y a z 30 8,68 EUR Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Verze 01: Rozměry [mm] - Vozíčky vedení

Výr. č. H A C C1 C2 A2 H2 K2 K3 K4 Sp min. Dp Ø min. Hmotnost
  ±0,35                       [g/m]
připraveno k přepravě za 24-48 hodin NW-01-40 9,5 23 50 40 20 0 1,3 0 0 30
připraveno k přepravě za 10 pracovních dní NW-01-40-LLY 9,5 23 50 40 20 0 1,3 0 0 30
připraveno k přepravě za 10 pracovních dní NW-01-40-LLZ 9,5 23 50 40 20 0 1,3 0 0 30
připraveno k přepravě za 10 pracovních dní NW-01-40-LLYZ 9,5 23 50 40 20 0 1,3 0 0 30
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Verze 11 - lisovaný průchozí otvor

Objednávka č. Označení Hmotnost vozíku
    [g]
připraveno k přepravě za 24-48 hodin NW-11-40 Injekčně vstřikovaný vozík 30 8,69 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-11-40-LLY Injekčně vstřikovaný vozík, plovoucí ložisko ve směru y 30 8,68 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin NW-11-40-LLZ Injekčně vstřikovaný vozík, plovoucí ložisko ve směru z 30 8,69 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-11-40-LLYZ Injekčně vstřikovaný vozík, plovoucí ložisko ve směrech y a z 30 8,68 EUR Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Verze 11: Rozměry [mm] - Vozíčky vedení

Výr. č. H A C C1 C2 A2 H2 K2 K3 K4 Sp min. Dp Ø min. Hmotnost
  ±0,35                       [g/m]
připraveno k přepravě za 24-48 hodin NW-11-40 9,5 23 20 40 50 0 1,3 0 0 0 30
připraveno k přepravě za 10 pracovních dní NW-11-40-LLY 9,5 23 20 40 50 0 1,3 0 0 0 30
připraveno k přepravě za 24-48 hodin NW-11-40-LLZ 9,5 23 20 40 50 0 1,3 0 0 0 30
připraveno k přepravě za 10 pracovních dní NW-11-40-LLYZ 9,5 23 20 40 50 0 1,3 0 0 0 30
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Objednávka kompletního systému

Konfigurace v několika krocích:

1. Volba počtu vozíků
2. Volba typu vozíků
3. Zadejte délku kolejnice v mm
4. Volba možností vozíku
5. Volba možností kolejnic.

Nápověda:

Podrobné informace naleznete výše ve výkresech a rovněž na níže uvedených stránkách. Můžete získat přesné specifikace verzí s plovoucím ložiskem v rámci pravidel návrhu.
1

Bez plovoucího ložiska

2

Plovoucí ložisko ve směru z

3

Plovoucí ložisko ve směru y

4

Plovoucí ložisko ve směru yz

drylin® NK - kompletní sada

Krok 1

Zadejte požadovaný počet vozíků.

technical drawing
Počet vozíků:
Další
drylin® N - Technické údaje
drylin® N - Konstrukční pravidla
Délka vozíku ve verzi NW-12-40: 52 mm
A = M4 (max. utahovací moment 1,2 Nm)
B = min. Ø otvoru 6,5
C = pro strojní šrouby M4, DIN 7984 / DIN 6912 / DIN 84, EN ISO 1707 / EN ISO 7045

Statická únosnost a momenty setrvačnosti plochy

Volitelné:

Koncovka kolejnice,
Objednací č.  NSK-40
připraveno k přepravě za 24-48 hodin
připraveno k přepravě za 10 pracovních dní
