Objednávka č. | Max. délky kolejnic |
a | C4 | A3 | C5=C6 | h | h1 | K1* | ly | lz | Hmotnost kolejnice | Cena / m | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[L max.] | min. | max. | [mm2] | [mm2] | [g/m] | |||||||||
NS-01-17 | 2000 | 17 | 60 | 0 | 20 | 20/49,5 | 5,5 | 0,9 | M3 | 1700 | 120 | 150 | 26,56 EUR | |
NS-01-17-AR | 2000 | 17 | 60 | 0 | 20 | 20/49,5 | 5,5 | 0,9 | M3 | 1700 | 120 | 150 | 30,55 EUR | |
NS-01-17-UNGEBOHRT | 2000 | 17 | 60 | 0 | 20 | 5,5 | 0,9 | M3 | 1700 | 120 | 150 | 23,78 EUR |
Pro neprovrtané kolejnice uveďte prosím v poznámce "Neprovrtané".
* Pro šrouby s vnitřním šestihranem tenké s válcovou hlavou
Objednávka č. | Označení | Hmotnost vozíku | ||
---|---|---|---|---|
[g] | ||||

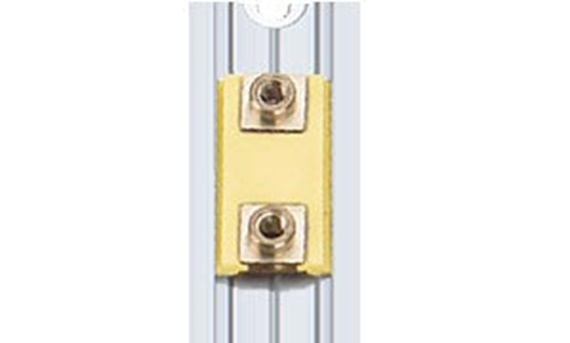

NW-02-17 | Vozík se závitovým otvorem | 1,7 | 3,80 EUR | |
NW-02-27 | vozík | 12,5 | 5,28 EUR | |
NW-02-17-P | Vozík s předpětím | 1,7 | 3,80 EUR | |
NW-02-17-LLY | Vozík se závitovým otvorem, plovoucí ložisko ve směru y | 1,7 | 3,80 EUR | |
NW-02-17-LLZ | Vozík se závitovým otvorem, plovoucí ložisko ve směru z | 1,7 | 3,80 EUR | |
NW-02-17-LLYZ | Vozík se závitovým otvorem, plovoucí ložisko ve směrech y a z | 1,7 | 3,80 EUR |
Díl č. | H | A | C | C2 | K3 | Sp min. | DpØmin. | Hmotnost | |
---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||
NW-02-17 | 6 | 9,6 | 20 | 14 | M3 | 2,5 | 5 | 1,7 | |
NW-02-27 | 9,5 | 14 | 34 | 20 | 0 | 0 | 0 | 12,5 | |
NW-02-17-P | 6 | 9,6 | 20 | 14 | M3 | 2,5 | 5 | 1,7 | |
NW-02-17-LLY | 6 | 9,6 | 20 | 14 | M3 | 2,5 | 5 | 1,7 | |
NW-02-17-LLZ | 6 | 9,6 | 20 | 14 | M3 | 2,5 | 5 | 1,7 | |
NW-02-17-LLYZ | 6 | 9,6 | 20 | 14 | M3 | 2,5 | 5 | 1,7 |
Bez plovoucího ložiska
2Plovoucí ložisko ve směru z
3Plovoucí ložisko ve směru y
4Plovoucí ložisko ve směru yz
Zadejte požadovaný počet vozíků.
