drylin® – zdvižné/otočné jednotky HSQ

Zdvižné/otočné jednotky drylin® jsou založeny na stojanu a pohonu pastorku s 4hranným profilem z eloxovaného hliníku a prvkem kulatého stolu s integrovaným ozubením pro přizpůsobení ozubeného řemene. Montáž dvou směrů pohybu se provádí pomocí ložiskových prvků vyrobených z vysoce výkonných polymerů iglidur® a nevyžaduje žádné mazání ani údržbu. Kombinace plastu a hliníku zajišťuje extrémně jednoduchou montáž a lze ji nakonfigurovat tak, aby byla připravena k instalaci s krokovým motorem drylin® E.


Ozubený, tvrdě eloxovaný, korozivzdorný čtvercový dutý průřez

Ozubený, tvrdě eloxovaný, korozivzdorný čtvercový dutý průřez

Modulární konstrukce

Pohon: krokový motor NEMA11


Typické oblasti využití:Laboratorní a analytická technologie, uchopovací systémy, systémy typu "pick & place", lékařské technologie, ...
Zdvižné/otočné jednotky HSQ

Produktová řada zdvižných/otočných jednotek

Rozměry [mm]

Díl č. F
[g]		 vL vR Lmax
±0,15		 (Ds)
±0,15		 A B
±0,15		 H1 (H2)
±0,3		 (H3) E1 E2 E3 Q tg
h9		 S
HSQ-10-1440-… 300 0,5 0,4 200 168 177 72 40 89 67 36 16 140 7,5 5,3 10  Dotazy


Příklad objednávky
HSQ-10-1440-A-xxx-17-L-11-L
(vč. krokového motoru NEMA17/11 s pramenem)
HSQ-10-1440-A-xxx-17-E-11-E
(vč. krokového motoru NEMA17/11 s enkodérem)
Další motory jsou k dispozici na požádání / pro vhodné iniciátory

Připojovací deska pro pneumatické manipulátory

Rozměry (mm)

Díl č. Q ls L H B B1 B d B3 B4 d1
STZ-Q10-01-AM 7,5 15 19 25 45 27 12 4 30,5 10 3,5

 Dotazy

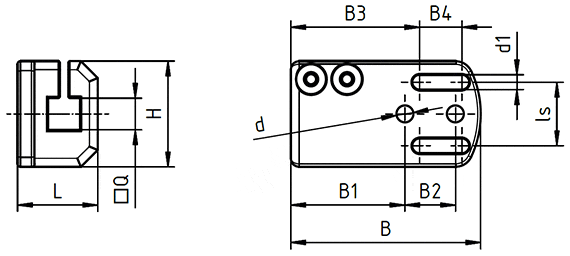

Výkres připojovací desky pro pneumatické manipulátory

Iniciační spoušť včetně válcového čepu pro spuštění

Rozměry (mm)

Díl č. B A H A1 Q
Q10-IA-01 7 28,5 13 12,8 7,5

 Dotazy
Výkres iniciační spouště včetně válcového čepu pro spuštění

připraveno k přepravě za 24-48 hodin drylin® E – "E" jako elektřina

Konzistentní vývoj nástrojové sady a konceptu systému samomazné technologie pohonu drylin®.
drylin® E – "E" jako elektřina
připraveno k přepravě za 24-48 hodin
