drylin® N - Nízkoprofilový lineární vodicí systém NK-02-80

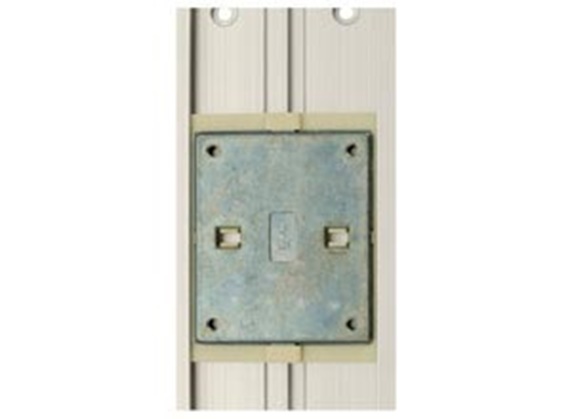

Verze 02 - standardní se závitovým otvorem

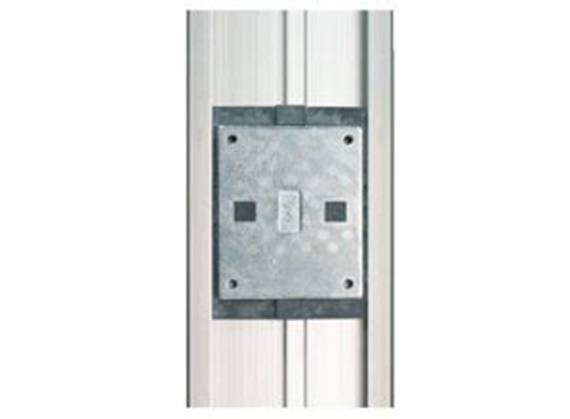

Verze 12 - natíraný se závitovým otvorem
Díl č. Max. délka kolejnice a C4 A3 C5 = C6 h h1 K1* ly lz Hmotnost kolejnice Cena/m
  [L max.]       Min. max.       [mm2] [mm2] [g/m]
připraveno k přepravě za 24-48 hodin NS-01-80 4000 80 150 40 25 99,5 11 1,5 M4 271200 2900 1140 56,53 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin NS-01-80-AR 4000 80 150 0 20 99,5 11 1,5 27120 2900 1140 67,83 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NS-01-80-UNGEBOHRT 4000 80 0 0 11 1,5 27120 2900 1140 50,60 EUR Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Pro neprovrtané kolejnice uveďte prosím v poznámce "Neprovrtané".
* Pro šrouby s vnitřním šestihranem tenké s válcovou hlavou

Verze 02 - standardní se závitovým otvorem:

Objednávka č. Označení Hmotnost vozíku
    [g]
připraveno k přepravě za 24-48 hodin NW-02-80 Standardní vozík 100 10,69 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-02-80-LLY Standardní vozík, plovoucí ložisko ve směru y 100 10,69 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-02-80-LLZ Standardní vozík, plovoucí ložisko ve směru z 100 10,69 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-02-80-LLYZ Standardní vozík, plovoucí ložisko ve směrech y a z 100 10,69 EUR Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Verze 02: Rozměry [mm] - vodicí vozíky

Díl. č. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Hmotnost
  ±0,35                       [g/m]
připraveno k přepravě za 24-48 hodin NW-02-80 12 57 80 68 56 45 0 M4 0 0 100
připraveno k přepravě za 10 pracovních dní NW-02-80-LLY 12 57 80 68 56 45 0 M4 0 0 100
připraveno k přepravě za 10 pracovních dní NW-02-80-LLZ 12 57 80 68 56 45 0 M4 0 0 100
připraveno k přepravě za 10 pracovních dní NW-02-80-LLYZ 12 57 80 68 56 45 0 M4 0 0 100
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Verze 12 - natíraný se závitovým otvorem:

Objednávka č. Označení Hmotnost vozíku
   : [g]
připraveno k přepravě za 24-48 hodin NW-12-80 Injekčně vstřikovaný vozík 100 10,69 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin NW-12-80-LLY Injekčně vstřikovaný vozík, plovoucí ložisko ve směru y 100 10,69 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin NW-12-80-LLZ Injekčně vstřikovaný vozík, plovoucí ložisko ve směru z 100 10,69 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin NW-12-80-LLYZ Injekčně vstřikovaný vozík, plovoucí ložisko ve směrech y a z 100 10,69 EUR Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Verze 12: Rozměry [mm] - vodicí vozíky

Díl. č. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Hmotnost
  ±0,35                       [g/m]
připraveno k přepravě za 24-48 hodin NW-12-80 12 57 83 68 56 45 0 M4 0 0 100
připraveno k přepravě za 24-48 hodin NW-12-80-LLY 12 57 83 68 56 45 0 M4 0 0 100
připraveno k přepravě za 24-48 hodin NW-12-80-LLZ 12 57 83 68 56 45 0 M4 0 0 100
připraveno k přepravě za 24-48 hodin NW-12-80-LLYZ 12 57 83 68 56 45 0 M4 0 0 100
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Objednávka kompletního systému

Konfigurace v několika krocích:

1. Výběr počtu vozíků.
2. Výběr typu vozíku.l
3. Zadání délky kolejnice v mm
4. Výběr verze vozíku.
5.

Nápověda:

Podrobné informace naleznete níže ve výkresech a na níže uvedených stránkách. Můžete získat přesné specifikace verzí s plovoucím ložiskem v rámci pravidel návrhu.
1

Bez plovoucího ložiska

2

Plovoucí ložisko ve směru z

3

Plovoucí ložisko ve směru y

4

Plovoucí ložisko ve směru yz

drylin® NK - kompletní sada

Krok 1

Zadejte požadovaný počet vozíků.

technical drawing
Počet vozíků:
Pokračovat
drylin® N - Technické údaje
drylin® N - Konstrukční pravidla

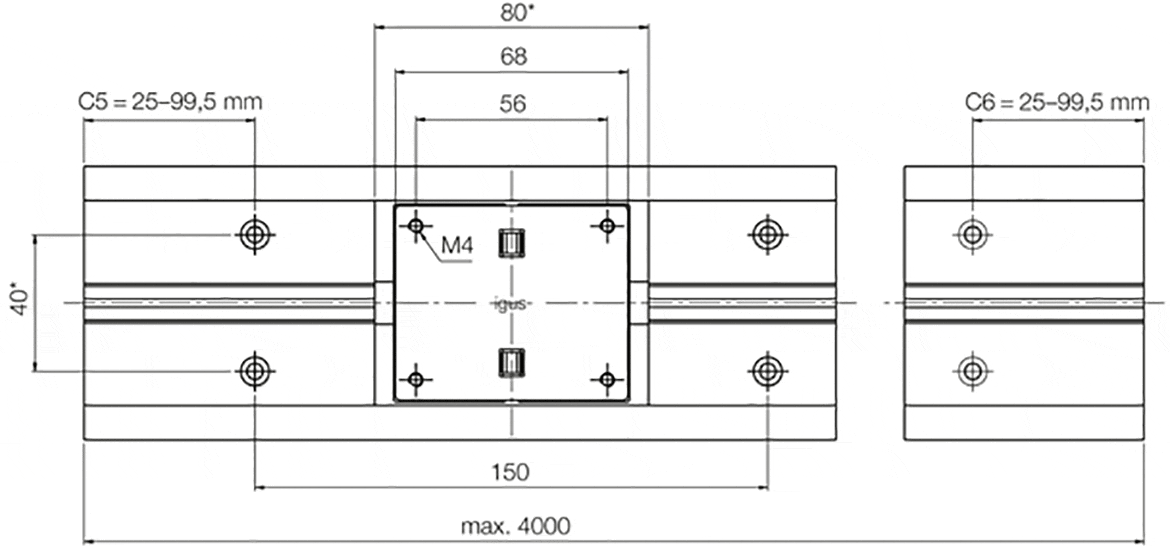

* Délka vozíku ve verzi NW-12-80 = 83 mm

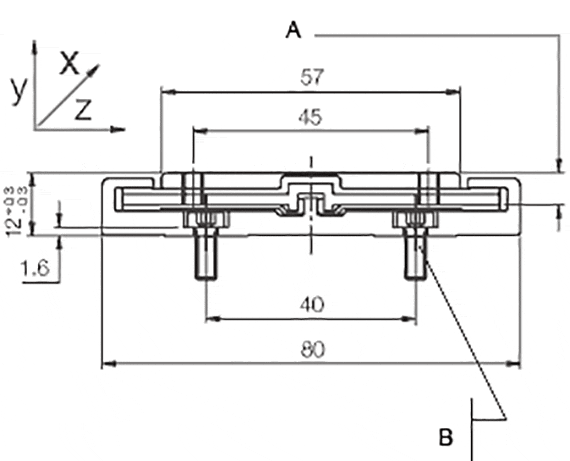

M4 (max. utahovací moment 1,2 Nm)

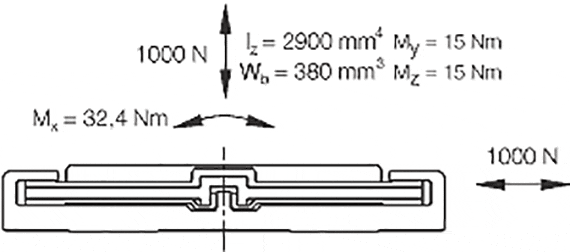

Statická únosnost a momenty setrvačnosti plochy

A = hloubka utahování šroubu max. 6,5 mm
B = M4 (max. tightening torque 2,0 Nm)>
DIN 7984/DIN 6912/DIN 84
EN ISO 1707
