drylin® N - Nízkoprofilový lineární vodicí systém NK-01-27

Objednávka č. Max. délky kolejnic a C4 A3 C5=C6 h h1 K1* ly lz Hmotnost kolejnice Cena / m
  [L max.]       min. max.       [mm2] [mm2] [g/m]
připraveno k přepravě za 24-48 hodin NS-01-27 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 34,59 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NS-01-27-UNGEBOHRT 3000 27 0 0 0 9 1,1 0 6524 588 290 31,48 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin NS-01-27-AR 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 41,51 EUR Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Pro neprovrtané kolejnice uveďte prosím v poznámce "Neprovrtané".
* Pro šrouby s vnitřním šestihranem tenké s válcovou hlavou

Verze 01: vozík s otvorem skrz

Objednávka č. Označení Hmotnost vozíku
    [g]
připraveno k přepravě za 24-48 hodin NW-01-27 Zacvakávací vozík 10,8 4,58 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin NW-01-27-HT Zacvakávací vozík, teploty do 130°C 10,8 11,47 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-01-27-P Zacvakávací předem zatížený vozík 10,8 4,59 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-01-27-LLY Zacvakávací vozík, plovoucí ložisko ve směru y 10,8 4,59 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-01-27-LLZ Zacvakávací vozík, plovoucí ložisko ve směru z 10,8 4,59 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-01-27-LLYZ Zacvakávací vozík, plovoucí ložisko ve směrech y a z 10,8 4,59 EUR Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Verze 01: Rozměry [mm] - vodicí vozíky

Díl. č. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Hmotnost
  ±0,35                       [g/m]
připraveno k přepravě za 24-48 hodin NW-01-27 9,5 14 40 30 20 0 1,5 0 0 0 10,8
připraveno k přepravě za 24-48 hodin NW-01-27-HT 9,5 14 40 30 20 0 1,5 0 10,8
připraveno k přepravě za 10 pracovních dní NW-01-27-P 9,5 14 40 30 20 0 1,5 0 0 10,8
připraveno k přepravě za 10 pracovních dní NW-01-27-LLY 9,5 14 40 30 20 0 1,5 0 0 10,8
připraveno k přepravě za 10 pracovních dní NW-01-27-LLZ 9,5 14 40 30 20 0 1,5 0 0 10,8
připraveno k přepravě za 10 pracovních dní NW-01-27-LLYZ 9,5 14 40 30 20 0 1,5 0 0 10,8
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Verze 11: Vozík s průchozím otvorem, tvarované vstřikováním

Objednávka č. Označení Hmotnost vozíku
    [g]
připraveno k přepravě za 24-48 hodin NW-11-27-80 Vozík s průchozím otvorem 25 9,18 EUR Pridat do nákupního košíku
připraveno k přepravě za 24-48 hodin NW-11-27 Injekčně vstřikovaný vozík 10,8 4,58 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-11-27-LLY Injekčně vstřikovaný vozík, plovoucí ložisko ve směru y 10,8 4,59 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-11-27-LLZ Injekčně vstřikovaný vozík, plovoucí ložisko ve směru z 10,8 4,59 EUR Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-11-27-LLYZ Injekčně vstřikovaný vozík, plovoucí ložisko ve směrech y a z 10,8 4,59 EUR Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Verze 11: Rozměry [mm] - vodicí vozíky

Díl. č. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Hmotnost
  ±0,35                       [g/m]
připraveno k přepravě za 24-48 hodin NW-11-27-80 9,5 14 80 76 60 0 1,2 - 5 6,5 25
připraveno k přepravě za 24-48 hodin NW-11-27 9,5 14 34 30 20 0 1,5 0 0 10,8
připraveno k přepravě za 10 pracovních dní NW-11-27-LLY 9,5 14 34 30 20 0 1,5 0 0 10,8
připraveno k přepravě za 10 pracovních dní NW-11-27-LLZ 9,5 14 34 30 20 0 1,5 0 0 10,8
připraveno k přepravě za 10 pracovních dní NW-11-27-LLYZ 9,5 14 34 30 20 0 1,5 0 0 10,8
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Objednávka kompletního systému

Konfigurace v několika krocích:

1. Výběr počtu vozíků.
2. Výběr typu vozíku.l
3. Zadání délky kolejnice v mm
4. Výběr verze vozíku.
5.

Nápověda:

Podrobné informace naleznete níže ve výkresech a na níže uvedených stránkách. Můžete získat přesné specifikace verzí s plovoucím ložiskem v rámci pravidel návrhu.
1

Bez plovoucího ložiska

2

Plovoucí ložisko ve směru z

3

Plovoucí ložisko ve směru y

4

Plovoucí ložisko ve směru yz

drylin® NK - kompletní sada

Krok 1

Zadejte požadovaný počet vozíků.

technical drawing
Počet vozíků:
Pokračovat
drylin® N - Technické údaje
drylin® N - Konstrukční pravidla

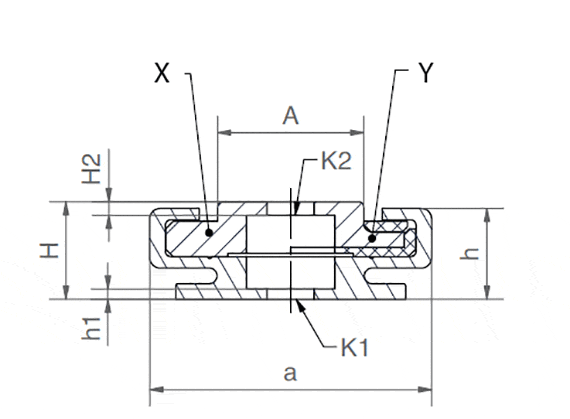

X = Verze: jednodílná
Y = Verze: vícedílná
připraveno k přepravě za 24-48 hodin
připraveno k přepravě za 10 pracovních dní
